    protel99se为用户提供了丰富强大的EDA设计功能服务,包含多图纸设计、原理图连线设计、检查原理图电性能可靠性、同步设计、建立材料清单、原理图仿真、布线设计、信号完整性分析等,借助这些功能您可以让自己以更短的时候设计出更加精美的印刷电路板、电子线路原理图等电子图。
    软件特色
    1、【多图纸设计】
    一个原理图设计有多种组织图纸方案的方法,可以由单一图纸组成或由多张关联的图纸组成,不必考虑图纸号,软件将每一个设计当作一个独立的方案,设计可以包括模块化元件,这些模块化元件可以建立在独立的图纸上,然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作,模块也可被不同的方案重复使用。
    2、【原理图连线设计】
    确定起始点和终止点,软件就会自动地在原理图上连线,从菜单上选择;Place/Wire;后,按空格键切换连线方式,自动连线、任意角度、45连线、90连线,使得设计者在设计时更加轻松自如。
    3、【检查原理图电性能可靠性】
    打开LCD Controller.ddb 设计数据库,点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口,Protel99se可以帮助我们进行电气规则检查。

    4、【同步设计】
    在软件中使得原理图与PCB同步是容易的,拥有一个强大的设计同步工具,使得非常容易地在原理图和PCB之间转移设计信息。
    5、【建立材料清单】
    打开;4Port Serial Interface.ddb;设计数据库,找到;4Port Serial Interface;文件夹下面的;4Port Serial Interface.prj;文件设计窗口,选择;Reports;中的;Bill Of Material;菜单,按照导向器所给选项选择,完成选择,一个;Excel;风格的材料清单将被制成。
    6、【原理图仿真】
    提供了大量的仿真用元件,每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。
    执行仿真,只要简单地从仿真用元件库中放置所需的元件,连接好原理图,加上激励源,单击仿真。
    7、【布线设计】
    有三中布线方式:忽略障碍布线(Ignore obstacle),避免障碍布线(Avoid obstacle),推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式,在;Tools;工具菜单下选择;Preferences;优选项中选择不同的布线方式。也可以使用;SHIFT+R;快捷键在三种方式之间切换。
    8、【信号完整性分析】
    包含一个高级的信号完整性仿真器,它能分析PCB设计和检查设计参数的功能,测试过冲、下冲、阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题,可以从PCB运行一个反射或串扰分析,以确切地查看其情况。

    安装步骤
    1、双击;setup.exe;开始安装软件。
    2、输入用户信息,可以任意输入,然后输入产品的序列号:NG9A-JVDN-Z4SK-CTTP。

    3、安装完成,点击finish就可以免费使用。
    4、将解压包中汉化文件夹中的;CLIENT99SE.rcs;文件复制到;C:\Windows;目录下。

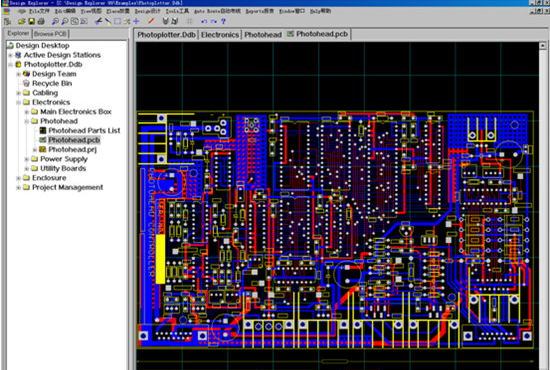

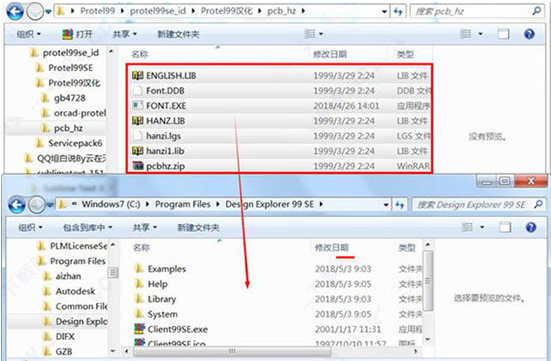

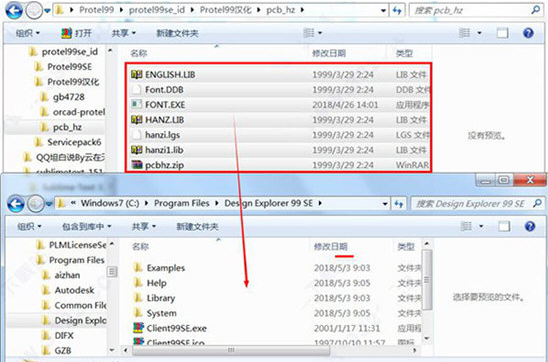

    5、将汉化文件夹下;pcb-hz;文件夹内的所有文件复制到软件的安装目录下,默认安装目录:;C:\Program Files\Design Explorer 99 SE;,将文件的只读属性去掉。

    6、将;GB4728.ddb;文件复制到;C:\Program Files\Design Explorer 99 SE\Library\Sch;目录下,将文件的只读属性去掉。
    7、将;GUOBIAO Template.DDB;文件复制到;C:\Program Files\Design Explorer 99 SE;目录下,将文件的只读属性去掉。
    8、汉化完成,运行软件即可使用了。
    怎么删除元器件
    1、这里先开启protel99se工具软件,打开我们事先建好的.Pcb文件。
    2、30. 你可以把余生,都交给我保管,可以霸占我情话里的,每一句喜欢。鼠标左键按住从左上拉至右下(拉动位置可不同,但要全部选中元器件),所选中的元器件变成白色。
    3、点击菜单栏的;剪刀;样式的图标,单击选中。
    4、鼠标滑至白色元器件上。
    5、左键再点击一次,所选中的元器件就全被删除了。
    6、会有一些痕迹,界面放大缩小后就不见了。
