软件 Bmp2Pcb
分类 PC软件-图形图像-图像处理
语言 简体中文
大小 0.68MB
版本 2.06
下载 暂无下载
介绍
    BMP2PCB图形界面的BMP转PCB软件，用于抄PCB板，转出的文件只能用PROTEL软件打开。 X，Y方向的分辨率是对应扫描的分辨率。保留区的颜色是指要将图片中的什么颜色输出为导线。BMP图象格式不需要为单色完全实现彩色转换。
    BMP2PCB使用方法

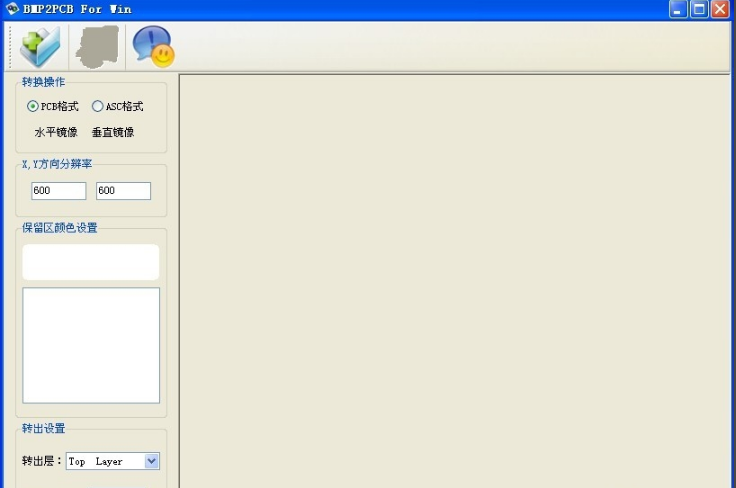

    　　运行BMP2PCB转换程序：b2p.exe，打开后出现以下窗口，显然程序界面一目了然，操作简单。
    Bmp2Pcb截图

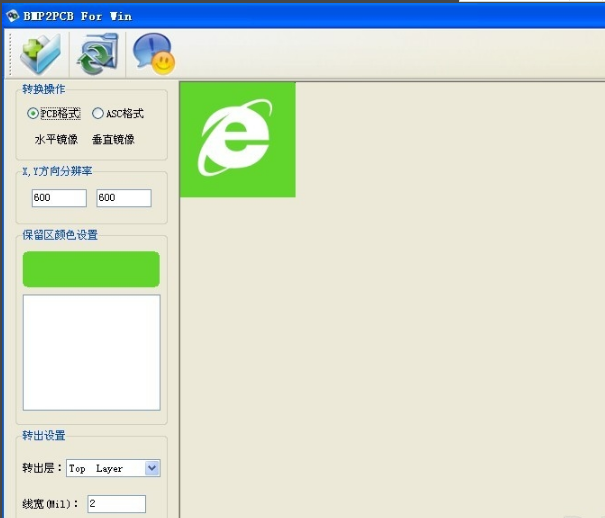

    　　按一下左上角的“打开图片”按钮，调入e.bmp图片后如下图，转换操作默认选PCB格式不变，X，Y方向分辨率为扫描分辨率，通常取600，600，也不用更改。
    Bmp2Pcb截图

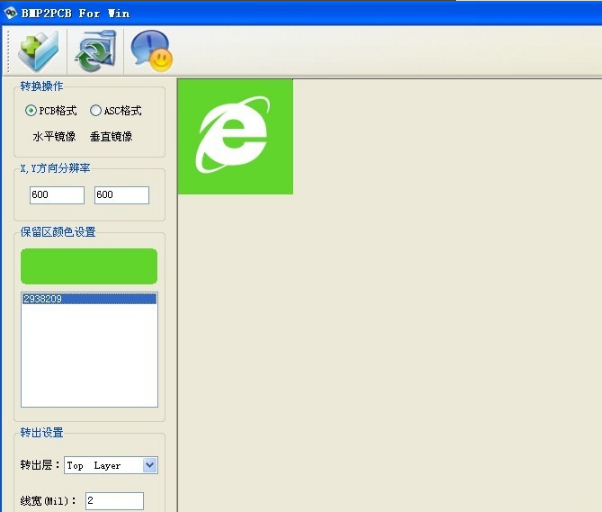

    　　保留区颜色设置为需要转换成PCB的颜色区，按住Ctrl键，鼠标移到图中绿色区点右键，选中绿色区为要转换成PCB层的颜色区，此时就可以看到颜色值2938209已经添加到颜色列表。如下图。如果需要删除列表中的颜色用CTRL+右键点颜色列表就可以。
    Bmp2Pcb截图

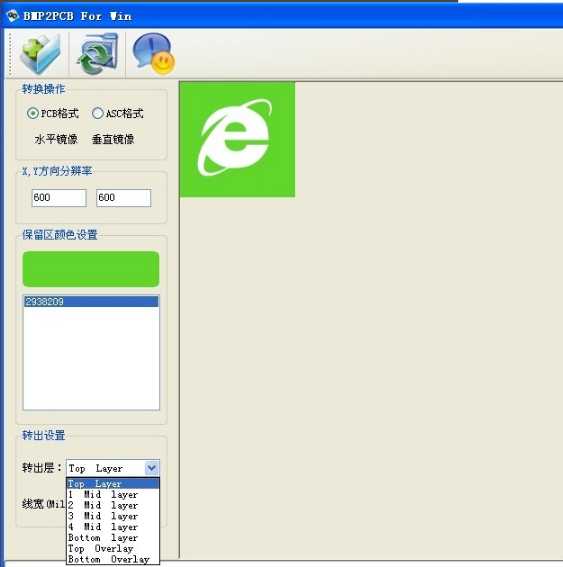

    　　点转出层下拉键，选择需要转换输出的层，这里我们选 Top Layer，当然您可根据自己所需选择对应的层进行输出。线宽默认选2mil，这个影响到输出图片线条的精度。
    Bmp2Pcb截图

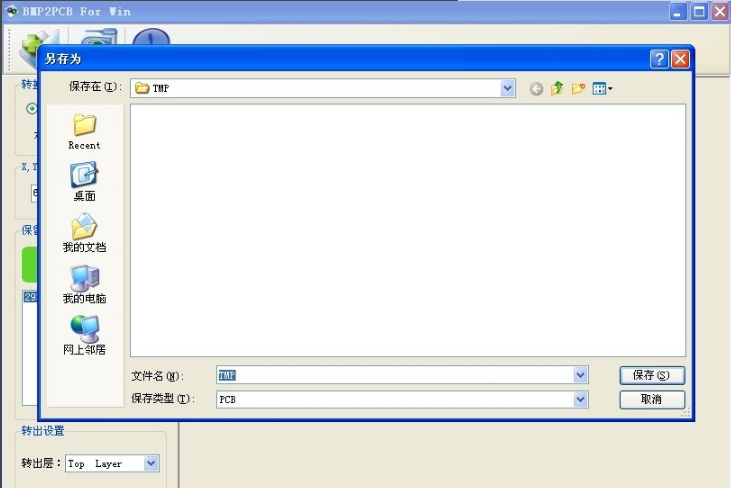

    　　最后只需按左上角的“转换”键。即将要进行转换。如下图，填入转换路径，转换文件名，保存类型选“PCB”，按“保存”键就可以了。
    Bmp2Pcb截图

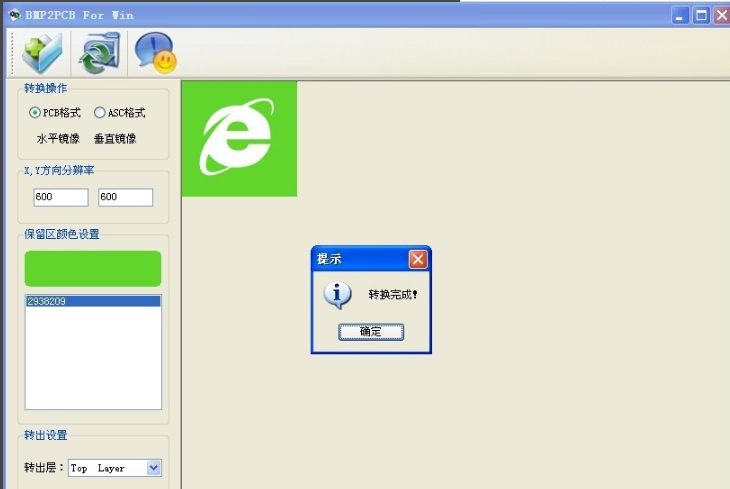

    　　程序提示“转换完成”，按“确定”键整个过程就结束了。可以关闭该程序了。
    Bmp2Pcb截图

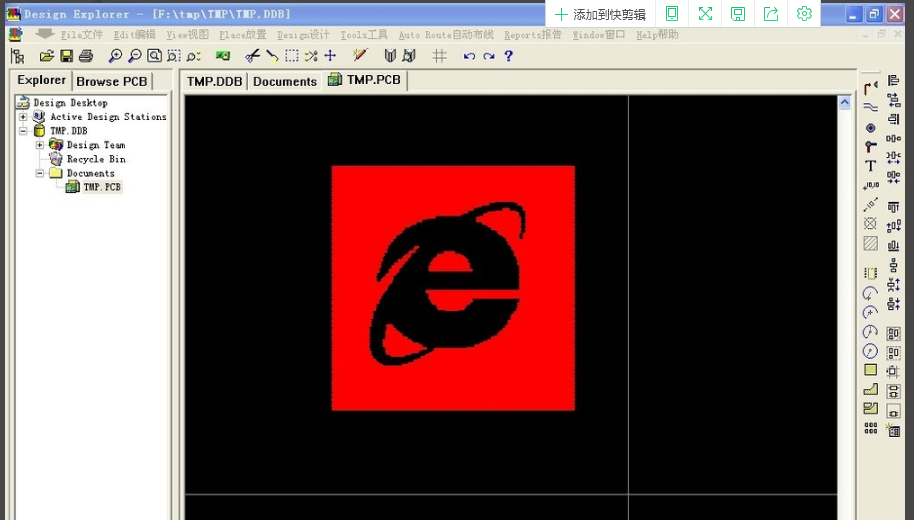

    　　7 打开PROTEL，到刚才那路径打开转换后的TMP.PCB，看看下图的效果，够刺激吧!

    Bmp2Pcb截图
