    　　使用Revit还不会创建轴网斜标头族？本节就重点介绍了Revit创建轴网斜标头族的图文步骤，还不了解的朋友就跟着小编学习一下吧，希望对你们有所帮助。

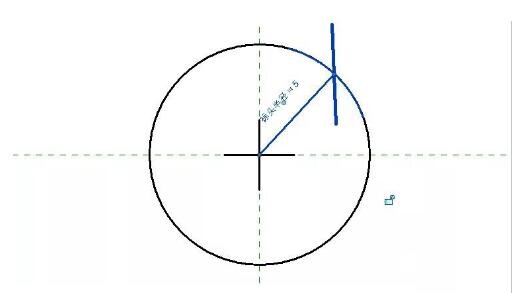

    　　打开Revit，新建族，选择注释文件夹里面的“公制轴网标头”族样板，进入族编辑环境先删除样板中的注意事项和虚线;点击“创建”选项卡下的“直线”工具，先绘制圆形标头线，选中绘制好的直线，勾选中心标记可见，将圆形对齐锁定在水平竖直参照面上，并为圆半径添加类型尺寸标签参数;命名为“标头半径”;

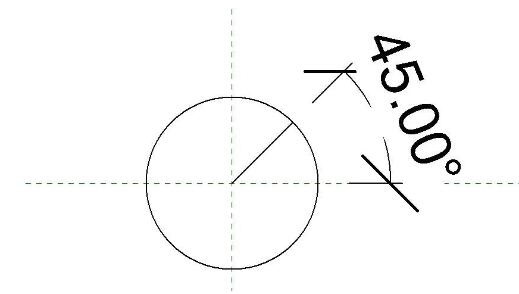

    　　绘制斜线，先从圆心开始绘制45度直线，并将直线起点对齐锁定在圆形位置，标注角度值并锁定，另一侧直线按同样的方法绘制好;

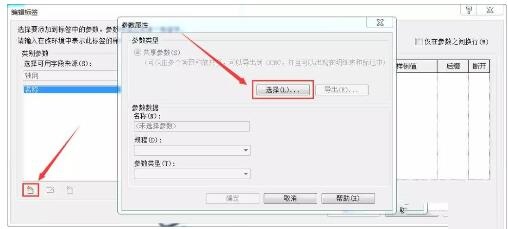

    　　点击“创建”选项卡下的“标签”工具，点击放置，弹出“编辑标签”对话框，这里来新建两个共享参数：主轴网、副轴网;

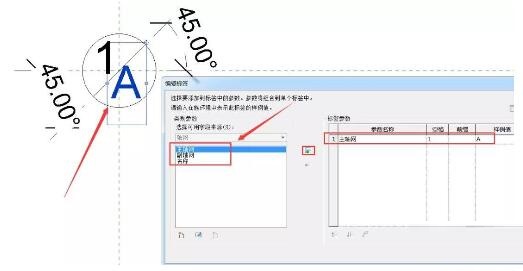

    　　把两个标签添加到标头中并适当调整位置及大小(点选标号单击编辑类型，在类型属性对话框中将背景修改为“透明”，在项目中将不显示文字的背景区域);

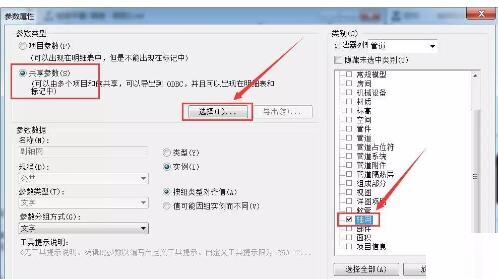

    　　将轴网标头族进行保存，并载入到项目中，使用过程中会发现轴号显示两个问号，并且不能进行编辑，此时还需要将共享参数在项目中创建出来，才能被识别到进行关联;点击管理选项卡下的项目参数，添加刚刚创建的两个共享参数，并选择对应的类别为“轴网”;此时便可以对轴号进行编辑;
    　　绘制出的斜标头轴网有时候主标头跟副标头跟图纸是相反的，出现这样问题是因为绘制轴网的顺序反了，重新从反方向绘制轴网即可。
    　　上面就是小编为大家讲解的Revit创建轴网斜标头族的图文步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。
