    　　大伙会使用CAM350从Gerber中提取SMT元件贴片坐标吗？今天小编就分享了关于使用CAM350从Gerber中提取SMT元件贴片坐标的操作教程哦，有需要的朋友赶快来看一看吧，相信绝对不会让你们失望的。

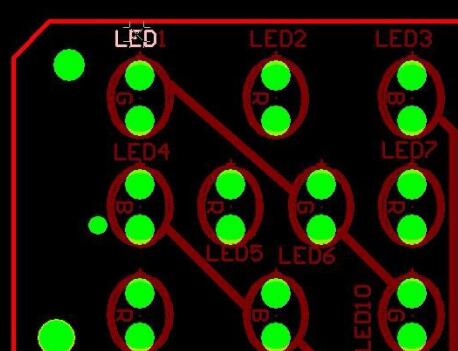

    　　用CAM350自动导入Gerber文件的顶层，丝印层，边界层，并正确设置各层类型，按OK。

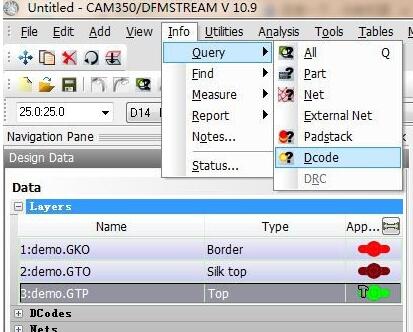

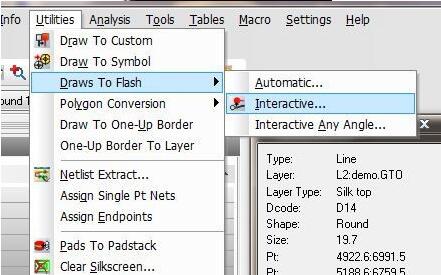

    　　用Query查询Dcode,单击各焊盘，查看是不是Flash(焊盘),若不是Flash,需将其转为焊盘(Draws to flash->iteractive)。

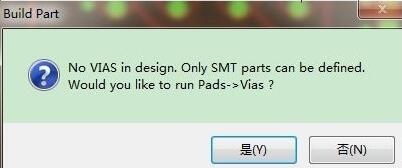

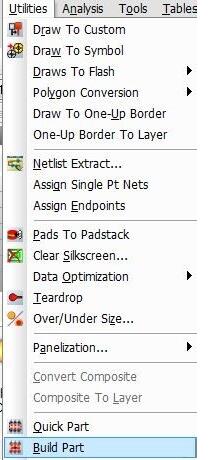

    　　单击Utilies->Build Part,建立同种元件的封装方式，单击丝印字符，将整个焊盘框住，含丝印框，然后单击焊盘引脚，为焊盘引脚加上序列号。

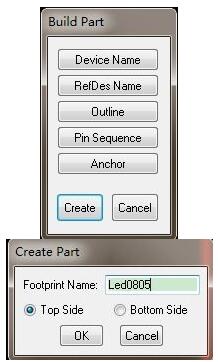

    　　单击鼠标右键确认，然后在弹出的对话框上按"create",输入封装名称后，按OK确认。

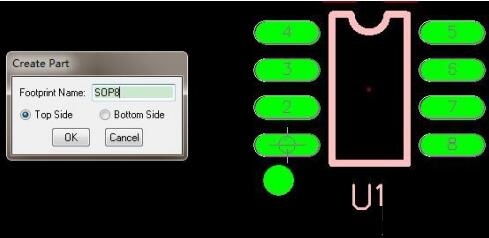

    　　同样的方式，依次将其他元件的封装形式予命名做好.

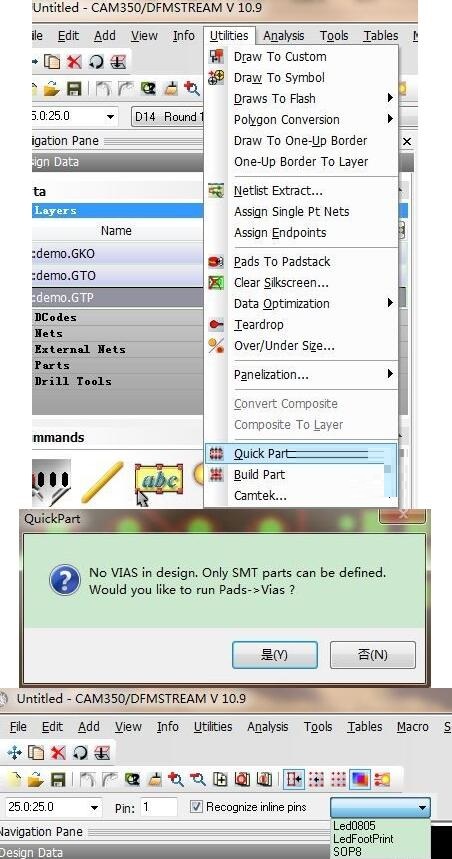

    　　单击Utilities->Quick Part,然后在弹出的对话框上单击“是”，将前步骤做好的封装形式调出。

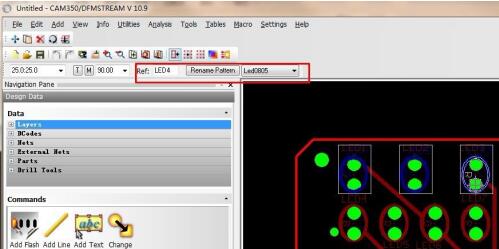

    　　将Ref后面框中，写上这种封装初始编号，然后把这种封装方式往同类型元件放，编号自动增加，放置时自动捕捉。

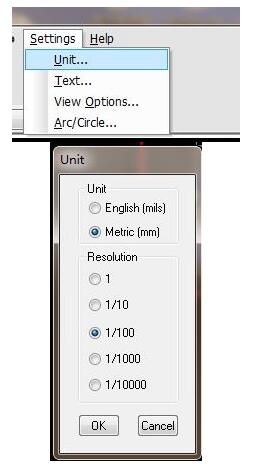

    　　把文件设置为公制单位，精度两度小数。
    　　设置需要的坐标原点，所有的元件坐标都是相对于该原点。
    　　选择“Info->Report->Centroid”,即可获取元件坐标，可导出或打印，或至Excel再次编辑。
    　　快来学习学习使用CAM350从Gerber中提取SMT元件贴片坐标的操作内容吧，一定会帮到大家的。
