    小伙伴们知道AutoCAD 2010怎么绘制齿轮模型吗?今天小编就来讲解AutoCAD 2010绘制齿轮模型的方法，感兴趣的快跟小编一起来看看吧，希望能够帮助到大家呢。

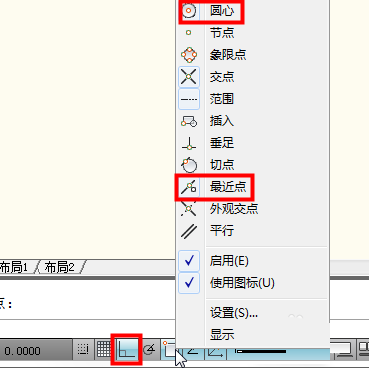

    第一步：首先打开cad正交模式，并打开cad的圆心捕捉、最近点捕捉和端点捕捉(如图所示)。

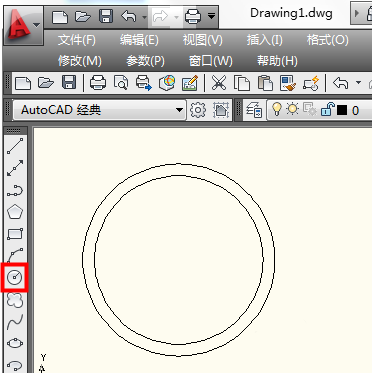

    第二步：接下来使用cad圆命令画出一个同心圆(如图所示)。

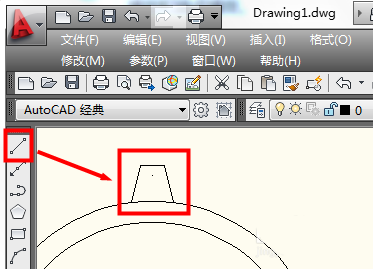

    第三步：使用cad直线工具在外圆上画出一个齿轮(如图所示)。

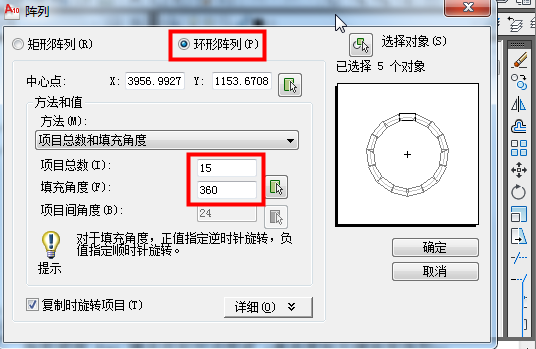

    第四步：在cad阵列中选择环形阵列，输入阵列的数目和角度为360度(如图所示)。

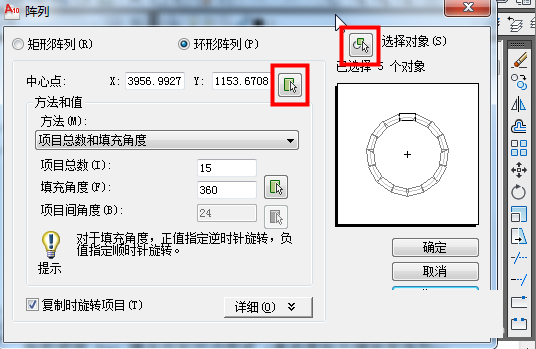

    第五步：接下来点击阵列中的箭头图标设置阵列的中心点为同心圆的圆点，选择对象为刚才画的齿轮(记得勾选复制时旋转项目)(如图所示)。

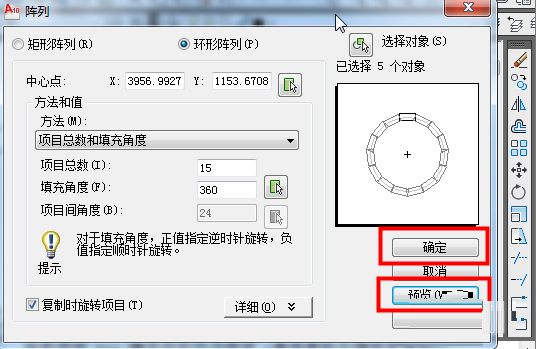

    第六步：设置好cad阵列后可以先点击预览，没问题后按回车返回点击确定就可以了(如图所示)。

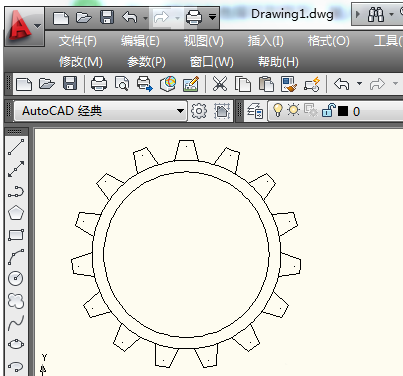

    第七步：此时一个齿轮就基本画好了(如图所示)。

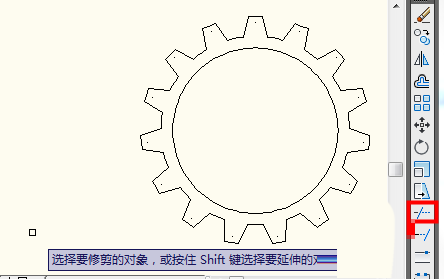

    第八步：最后我们使用cad修剪工具删除外圆上多余的线，cad齿轮画法就完成了。
