    　　可能有的朋友还不知道Altium Designer2020怎么在Keep-Out Layer层布线?那么现在笔者就和大家一起分享Altium Designer2020在Keep-Out Layer层布线的方法，希望可以帮助到大家哦。
    　　方法1：

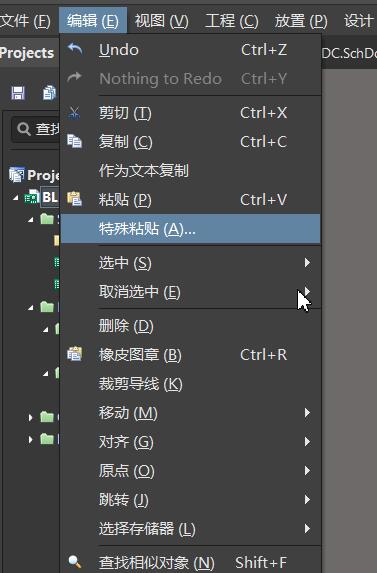

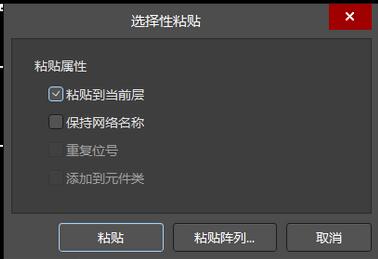

    　　在任意层画出你想要画的线，通过复制或者剪切，然后点击 编辑->特殊粘贴，粘贴到Keep-Out Layer层即可。
    AD20 如何在Keep-Out Layer层布线
    AD20 如何在Keep-Out Layer层布线
    　　方法2：

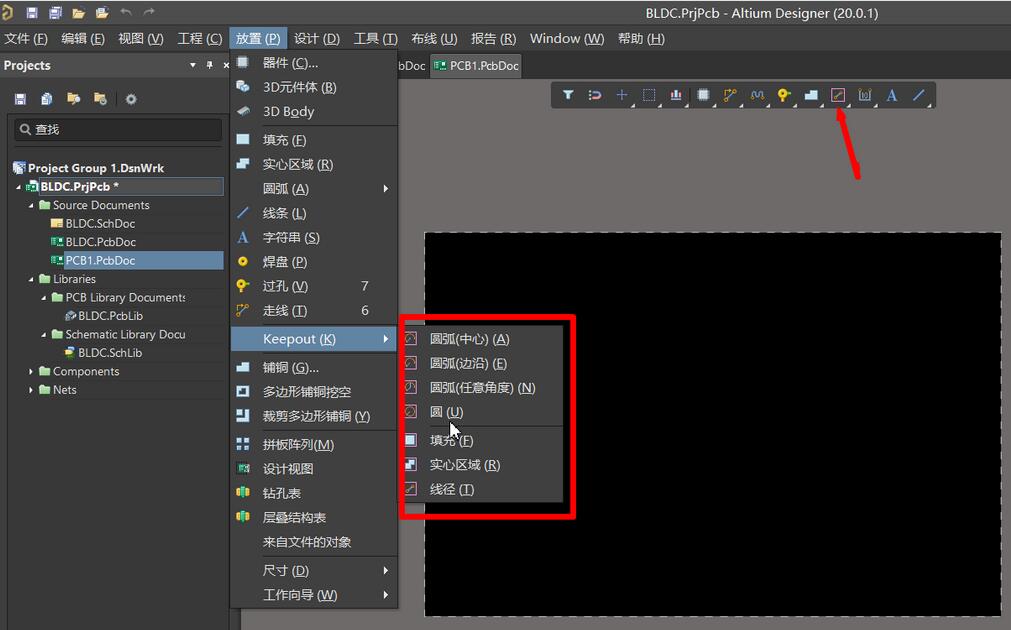

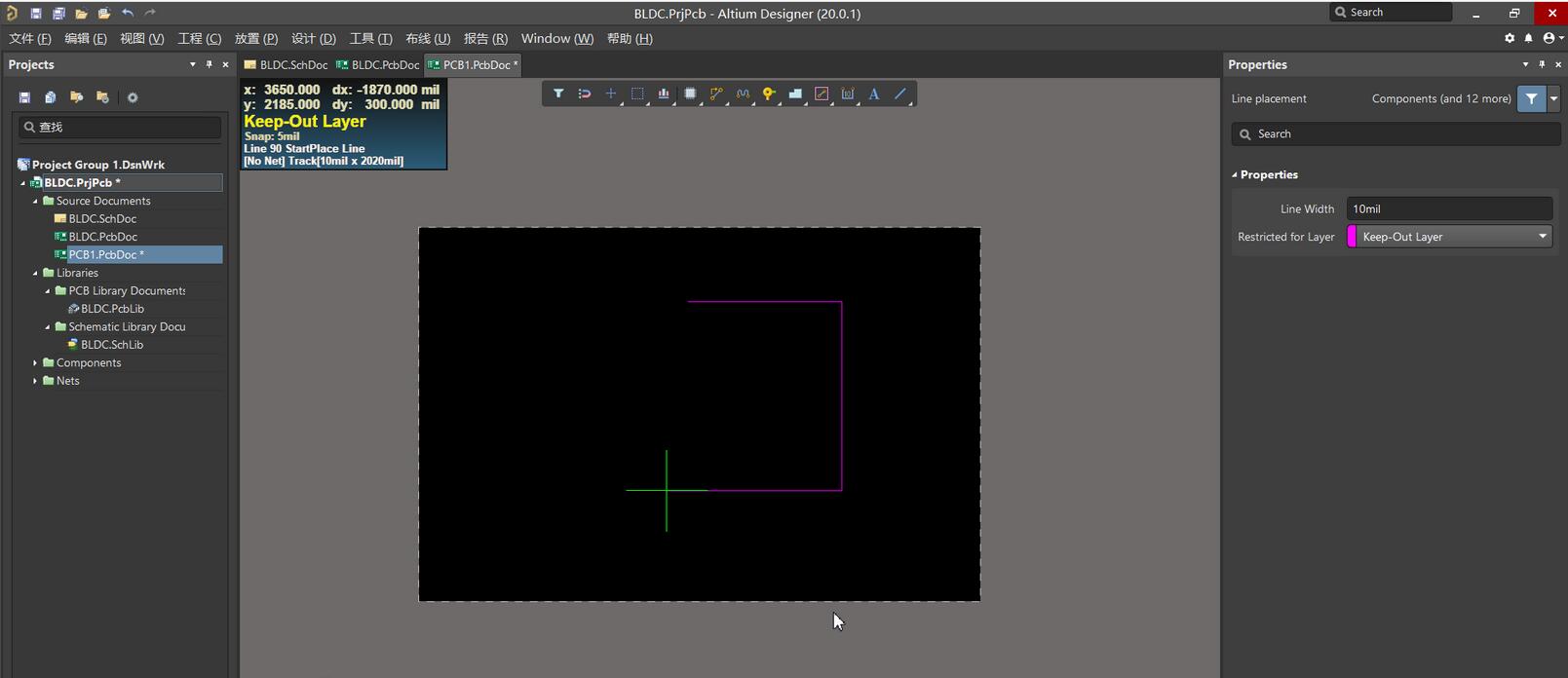

    　　切换到Keep-Out Layer层，点击 放置-->Keepout 选择其中任一方法即可在Keep-Out Layer层布线。
    AD20 如何在Keep-Out Layer层布线
    AD20 如何在Keep-Out Layer层布线
    　　方法3：

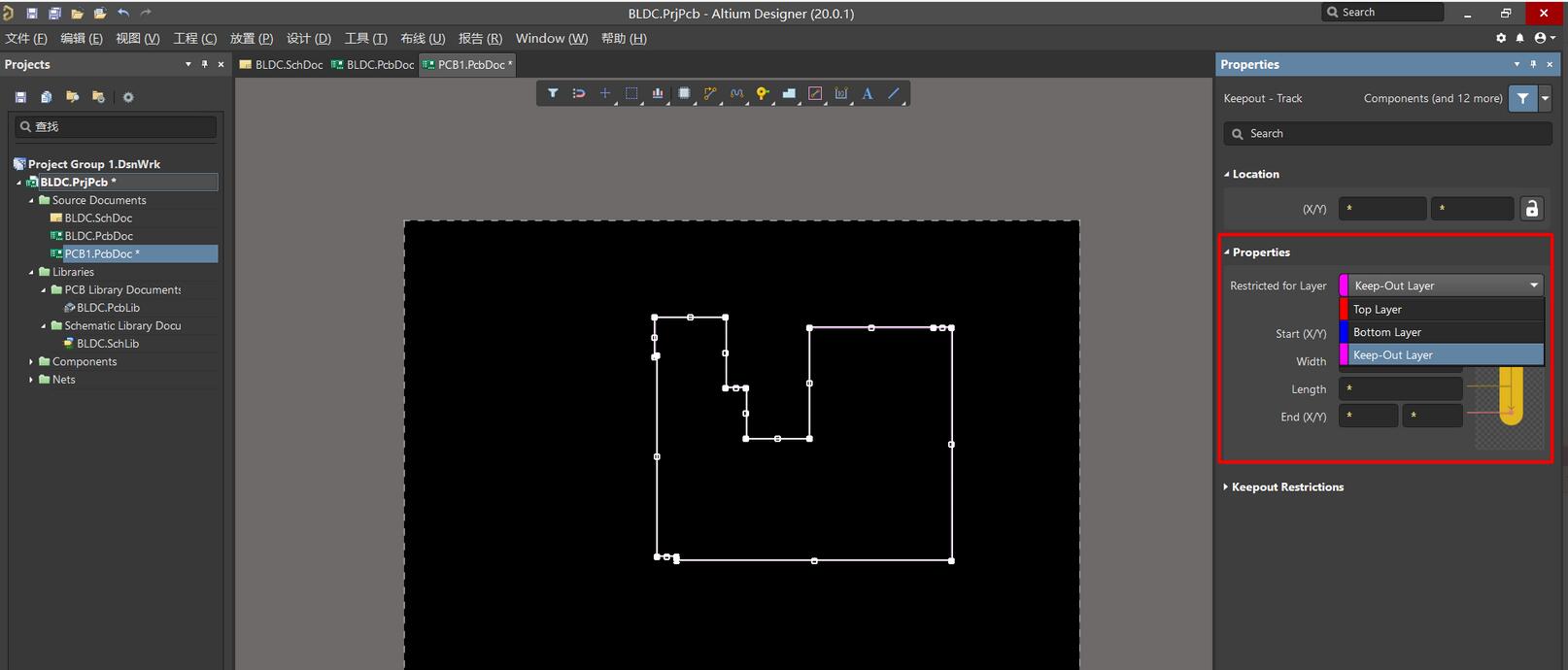

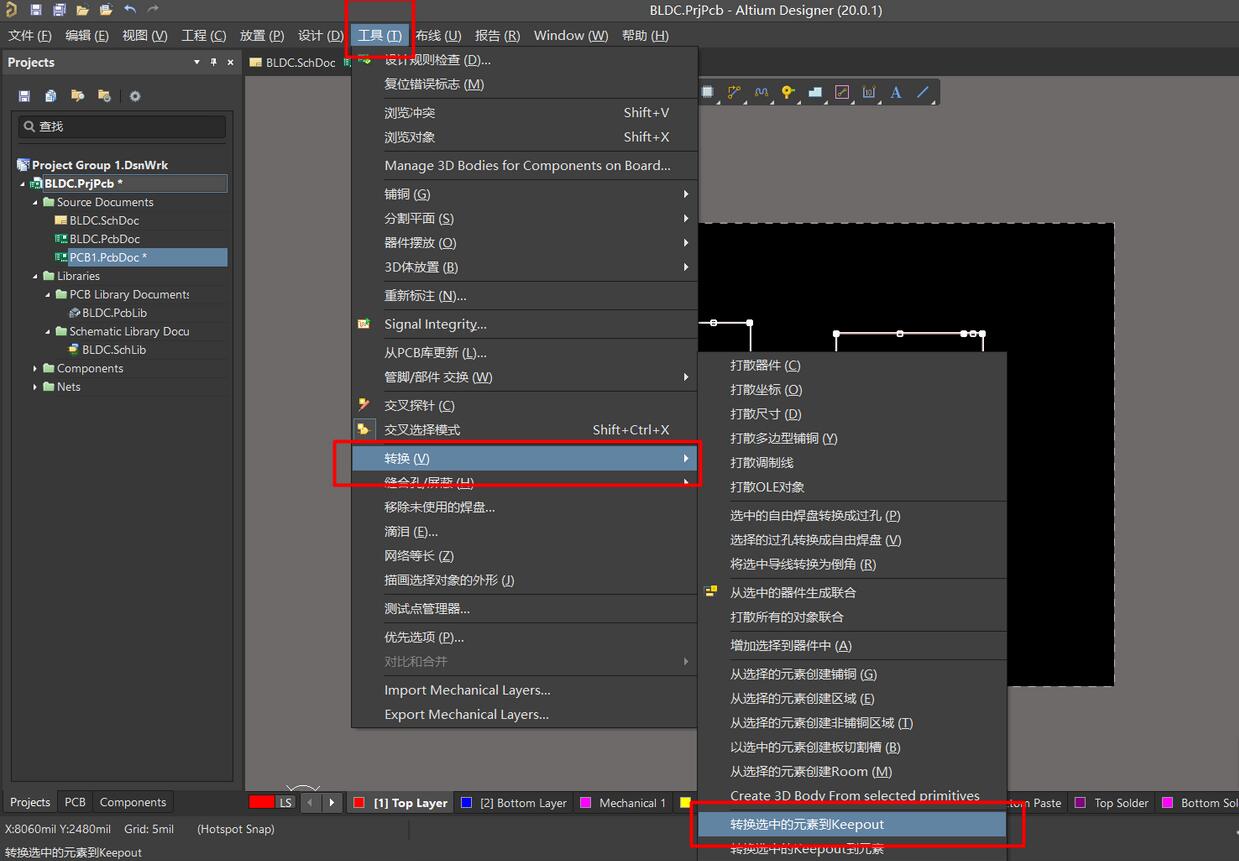

    　　在Top Layer 或者 Bottom Layer 布线，然后点击 工具->转换->转换选中的元素到Keepout。弹出对话框，点击确认。然后将右侧 Proprity里的层，切换到Keep-Out Layer即可。
    AD20 如何在Keep-Out Layer层布线
    AD20 如何在Keep-Out Layer层布线
    　　以上就是笔者分享的Altium Designer2020在Keep-Out Layer层布线的方法，还不会的朋友赶快来看看哦。
