文章 天正建筑2014怎么进行日照分析
分类 教程攻略
语言 zh-CN
大小
版本
下载 暂无下载
介绍

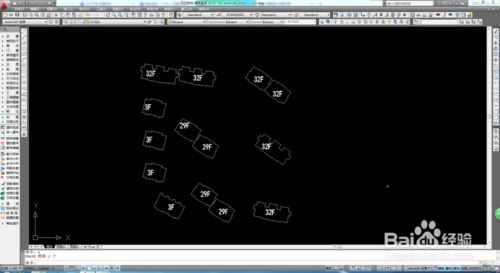

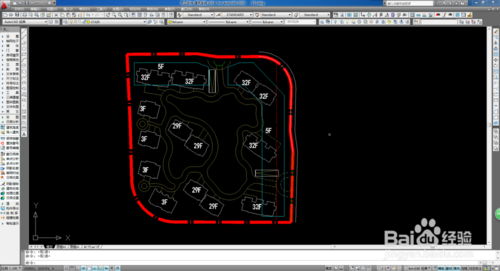

  1.     用天正打开需要计算日照的图纸。并将建筑单独拷出，或者新建一个CAD文件，这样做的好处是需要大量计算的时候不会影响软甲的运行。最好保留建筑标注（层数、高度等），省的回去复查。
        天正软件如何做日照分析
        天正软件如何做日照分析


  2.

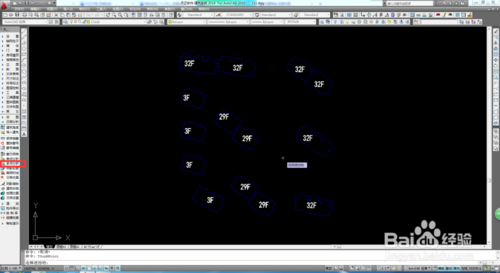

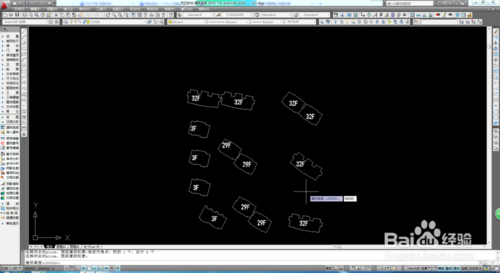

        输入建筑高度。在天正左侧工具栏中依次找到“其他-日照分析-建筑高度”。做这一步的前提是要有建筑轮廓线，并且是闭合的多段线。输入建筑高度时要先确定自己的图是以米为单位还是以毫米为单位，输入底标高时注意基地是否有高差，没有的话则输入“0”。
        天正软件如何做日照分析
        天正软件如何做日照分析


  3.

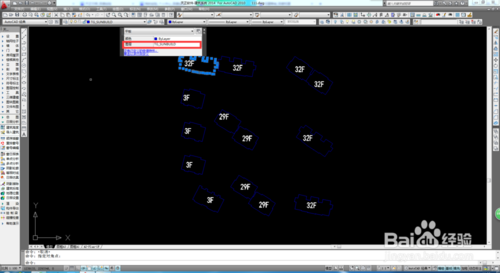

        建筑高度输入完成后，天正会自动生成一个“TG_SUNBUILD”图层，默认颜色为蓝色。
        天正软件如何做日照分析


  4.
        分析前准备。输入完建筑高度就可以进行日照分析了，不过还有一些前期准备。选择“多点分析”后，提示“选择遮挡物”，即选择要进行日照分析的建筑物以及对其有影响的周边建筑物（如附近有固有建筑，则也需要输入其建筑高度）。
        天正软件如何做日照分析


  5.

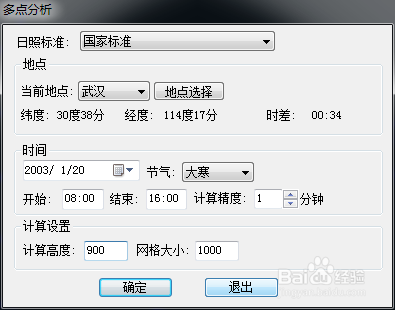

        分析设置。选择遮挡物之后跳出对话框，要求对日照分析进行设置。以武汉市为例，选择地点-武汉市。《武汉市建设工程规划管理技术规定》，大寒日八点到十六点为有效计算时间。
        天正软件如何做日照分析


  6.

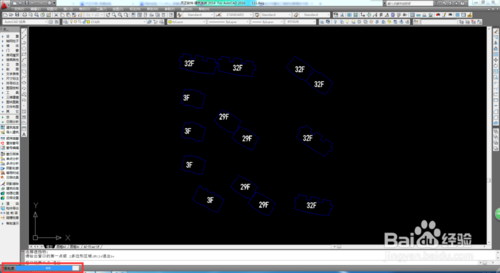

        开始分析。点击确定后，框选所需计算范围，日照分析就开始运算了。屏幕左下角显示计算的进度。
        天正软件如何做日照分析


  7.

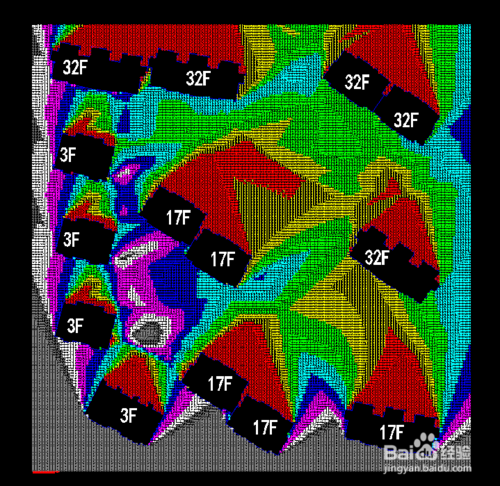

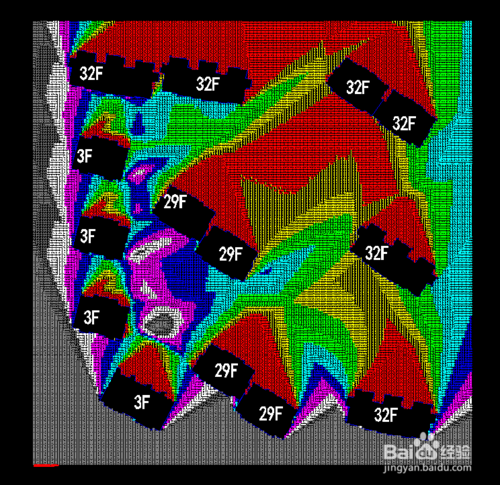

        计算完成。一般会显示0-8，共九种有颜色的数字，每种颜色代表一种不同的日照时间。
        天正软件如何做日照分析


  8.

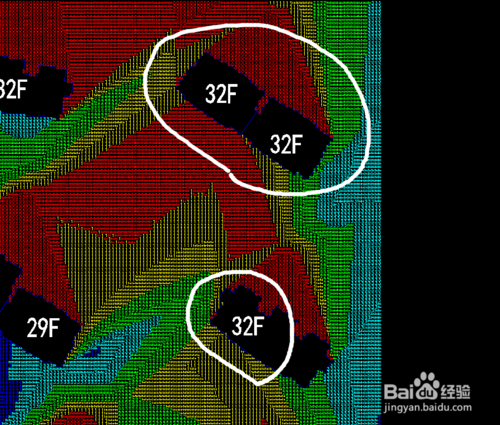

        检查日照情况。根据《规定》里的要求，不同建筑形制有不同的日照时间要求。从计算结果来看，东北方的两栋建筑主要居室的日照时间分别为0小时和1小时，不满足规范要求，则需调整建筑位置或对其有遮挡的建筑高度。
        天正软件如何做日照分析


  9.

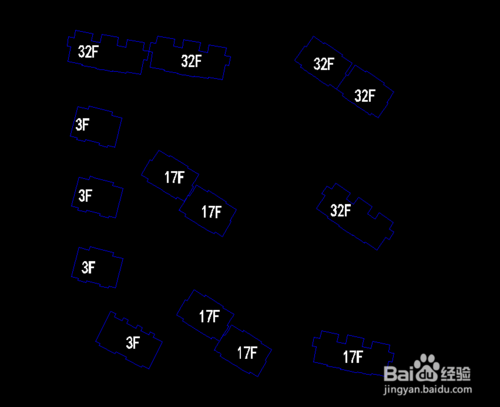

        调整建筑高度或位置。这一步需要根据自己的经验自行测算，可能会反复计算并反复修改。
        天正软件如何做日照分析
        天正软件如何做日照分析


  10.
        完成。通过不断的修改与计算，最终满足了日照规范（指标要好好控制哦）。
        天正软件如何做日照分析
