    或许大家对迅捷CAD编辑器软件是有一些了解的，但是大家知道将CAD图形按比例缩放的操作吗？今天小编就来分享迅捷CAD编辑器将CAD图形按比例缩放的图文操作方法，大家可以去看一看哦。
    打开需要编辑的CAD图纸文件，在编辑区找到需要进行缩放的图形对象。

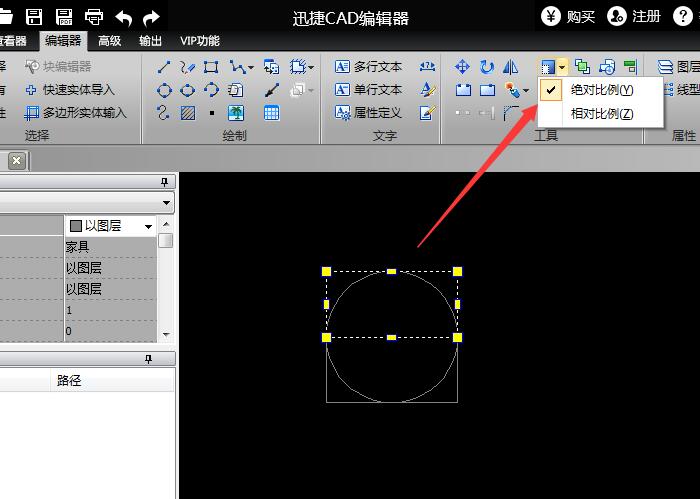

    择要缩放的图形对象，在“编辑器”菜单选项中，点击“缩放”工具右侧的下拉按钮，选择“绝对比例”或“相对比例”。
    在图中点击选择一个缩放点，或输入缩放点的X、Y坐标位置。

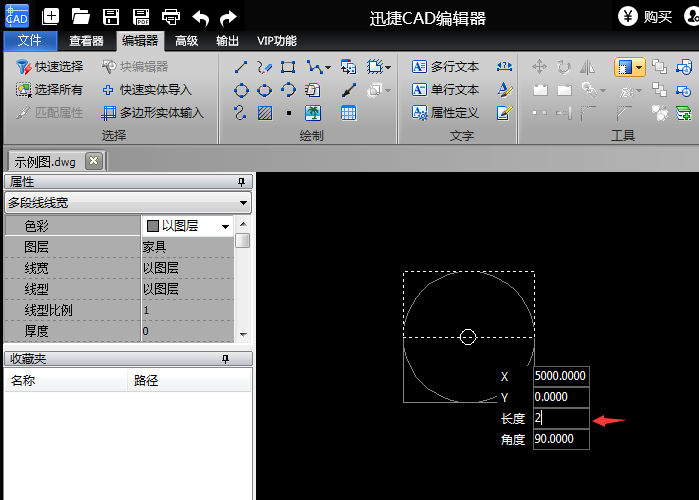

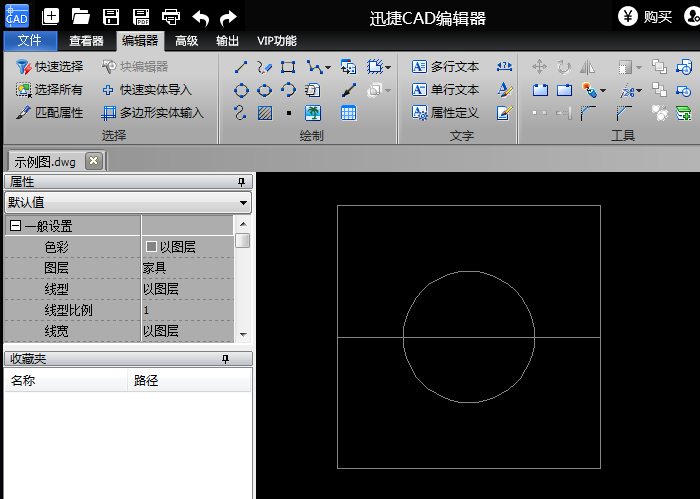

    绝对比例缩放：需在长度一栏输入缩放数值2，然后按Enter键，图形(边长、直径)就会放大为原来的2倍。
    相对比例缩放：先在长度中输入1，按Enter键，在第二个长度中输入数值2，按Enter键。图形(边长、直径)就会放大为原来的2倍。
    注：“绝对比例”只需给个数值，图形照给出的数值进行倍数缩放;“相对比例”需给出两个数值，图形按照给出的数值比例进行缩放。例如将图形(边长、直径)缩小为原来的一半，使用绝对比例只需输入数值0.5，而相对比例则先输入2，再输入1，或者与2/1相同比例的一组数值都行。此项根据具体情况进行选择使用。
    今日就快来学习本文迅捷CAD编辑器将CAD图形按比例缩放的图文操作过程吧，相信在以后的使用中一定会得心应手的。
