    AutoCAD软件给很多伙伴工作里提供了帮助，大大提高绘图效率，那么若想借助AutoCAD来制作机械零件平面图，应该如何操作呢？这里小编提供AutoCAD制作机械零件平面图的操作过程，一起来看看吧。
    先画中心线，中心线要选择虚线段绘制，在这我们绘制的虚线中心点与中心点之间的距离选择53mm
    CAD打造机械零件平面图的图文操作
    画好虚线之后，开始绘制需要的零件图形，先绘制两个大圆，在这分别选择的是直径为17和36的圆。这两个大圆同为一个圆心，然后在右边的圆心上画两个小圆，直径分别选取值为8和15 画圆时记得要用实线画
    CAD打造机械零件平面图的图文操作
    画完小圆之后，开始绘制连接两个圆的中间的那条线，为大家方便看，先画一个外切圆，这个大圆外切与两个小圆，半径为R160
    CAD打造机械零件平面图的图文操作
    按照上面步骤再绘制上面的外切线，画好之后用剪切工具减去多余的线，
    CAD打造机械零件平面图的图文操作

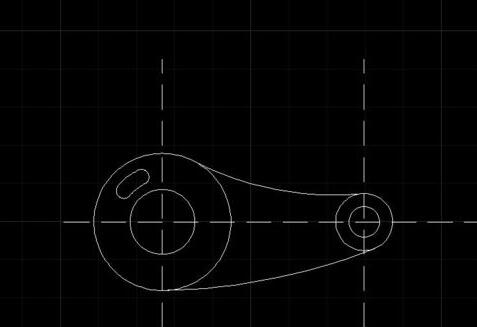

    再绘制一条128度的直线，115度的直线，一条141度的直线，找到中间孔的中心点，画一个R11的圆，R15的圆，找到两个边，然后绘制两边的圆圆
    CAD打造机械零件平面图的图文操作
    画好之后看着特别乱，没关系，用剪切工具，把多余的线段都剪掉，得到下面的图片，然后不同颜色给它做一个标注就可以了。
    上文就讲解了AutoCAD制作机械零件平面图的操作过程，希望有需要的朋友都来学习哦。
