    近日有一些小伙伴咨询小编CAD2018怎么绘制椭形压盖?下面就为大家带来了CAD2018绘制椭形压盖的方法，有需要的小伙伴可以来了解了解哦。

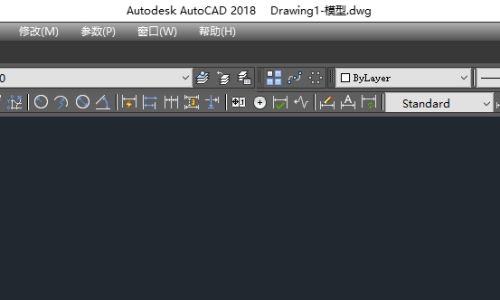

    第一步：打开CAD2018软件，新建一个绘图界面(如图所示)。

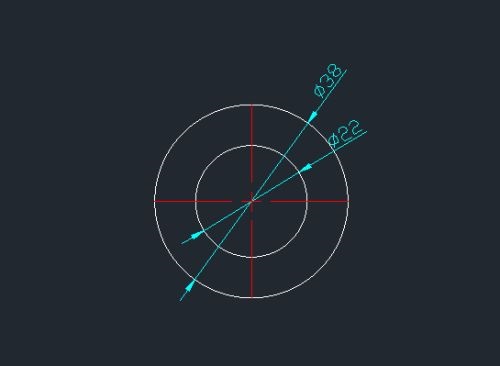

    第二步：利用圆命令C绘制一个同心圆，圆的直径分别为22和38，命名为同心圆1(如图所示)。

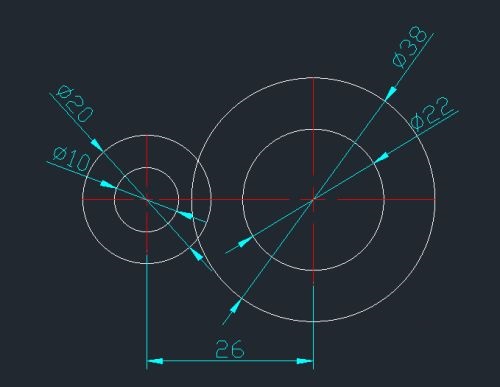

    第三步：距离同心圆圆心左边26的位置，同样利用圆命令C绘制一个同心圆，圆的直径分别为10和20，命名为同心圆2(如图所示)。

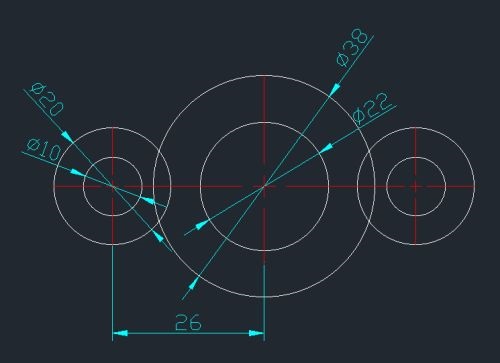

    第四步：使用镜像命令MI，以同心圆1的圆心竖直方向中心线为镜像线，将同心圆2镜像出现到右边，命名为同心圆3(如图所示)。

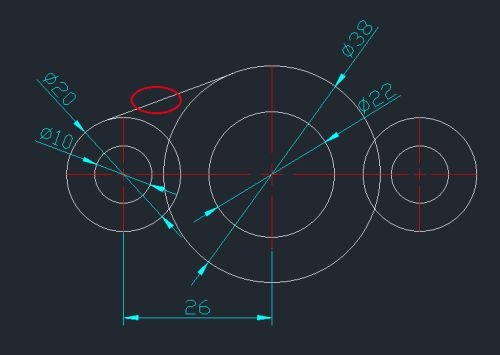

    第五步：输入直线命令L,按空格键，输入TAN，再按空格键，将鼠标移到同心圆2的直径20圆上方，出现一个切线符号，点一下，这样拉出一条主线，接着输入TAN按空格键，鼠标移到同心圆1的的直径38圆上方，出现一个切线符号，点一下，这样就绘制出切线了(如图所示)。

    第六步：利用镜像命令镜像出其他三条切线(如图所示)。

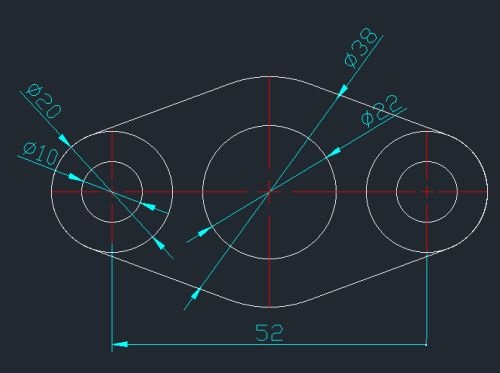

    第七步：利用修剪本来TR，修剪去对于的线段，这样一个椭形压盖就绘制好了(如图所示)。
