    倘若大伙还不晓得亿图流程图制作软件创建PERT图的相关操作，今日便来看看小编讲解的亿图流程图制作软件创建PERT图的操作内容，相信一定可以帮助到你们。
    打开PERT图绘制页面

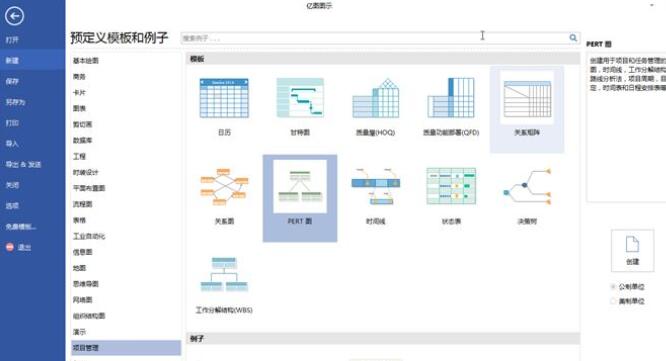

    1、首先打开亿图流程图制作软件 ，在开始页面上点击项目管理查找 PERT 模板。双击模板打开一个新的绘图页面。
    PERT图符号

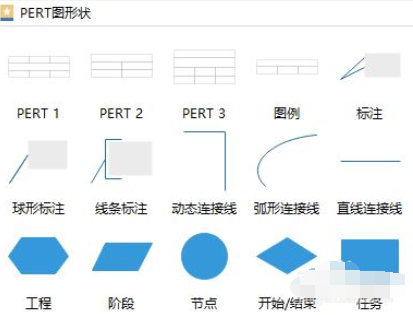

    1、在绘图页面的左边，可以看到图库中很多绘制PERT图需要使用的符号。
    拖拽一个PERT图任务表格开始绘画

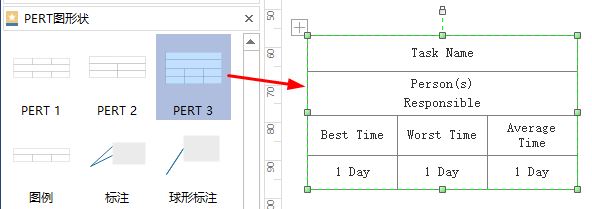

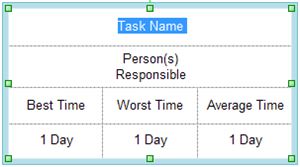

    1、在图片库中，拖拽PERT图任务表格到绘图页面。(不同风格的任务表格，比如PERT1、PERT2、PERT3等，可以选择任何一个自己喜欢的风格)。
    任务表格基本设置

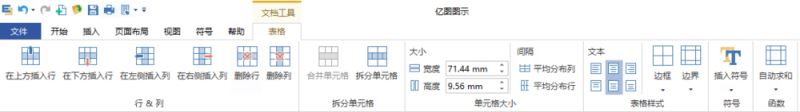

    1、通过在功能区的 上下文工具 可以增加或删除行和列，合并或者分解表格、排列行和列，设置边界等。
    填写信息
    1、双击编辑表格中的内容。
    改变任务盒子大小

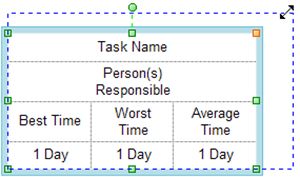

    1、拖动绿色框改变表格大小。

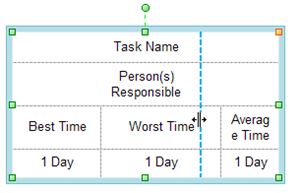

    2、像Excel中那样，把光标放在表格线中间，直到出现蓝色虚线，拖动即可。
    改变任务盒子填充颜色
    1、可以选中整个区域，或者部分区域。 移动您的鼠标，同时按住鼠标左键，这样就可以选中。

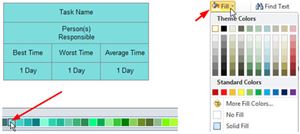

    2、将选中的区域填充你喜欢的颜色。 这里有两个选择。
    a. 页面底部的快速颜色条。
    b. 从开始 选项中的 填充按钮进行填充。点击 填充、阴影和格式 中学习填充功能。
    用动态连接线连接任务盒子

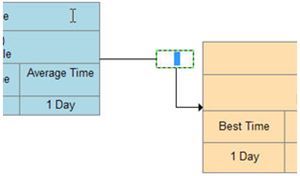

    1、从符号库中拖拽出一个连接线，并使之接近盒子上的蓝色X标志。
    2、当它变成红色时，松开的鼠标，连接线将会和盒子吸附一起。
    3、用同样方式将连接线的另一端连上另外一个盒子
    为连接线添加描述
    1、双击连接线，一个文本框会出现。输入文字，点击框外区域完成编辑。
    2、继续连接表格和连接线，直到完成绘图。
    以上这里为各位分享了亿图流程图制作软件创建PERT图的操作内容。有需要的朋友赶快来看看本篇文章吧。
