    　　当前中望CAD被广泛应用，绘图非常方便的。那么入手过程里，想修改尺寸标注的关联性，应该如何操作呢？下面就是小编带来的中望CAD修改尺寸标注的关联性的图文操作教程，看完之后你也来试试吧！
    　　打开中望CAD软件，打开要进行修改尺寸关联的文件

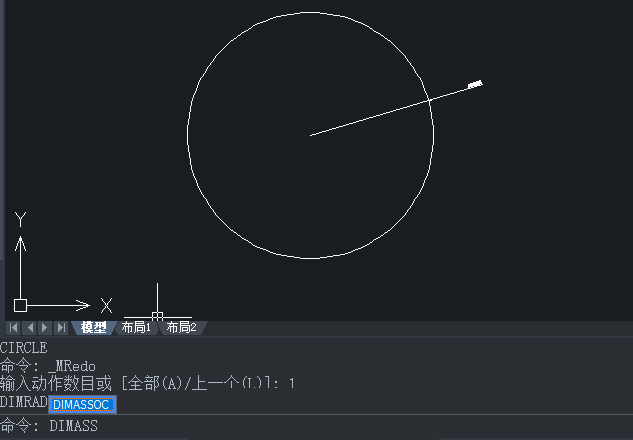

    　　找到命令行，输入“DIMASSOC”，按回车键进行确认

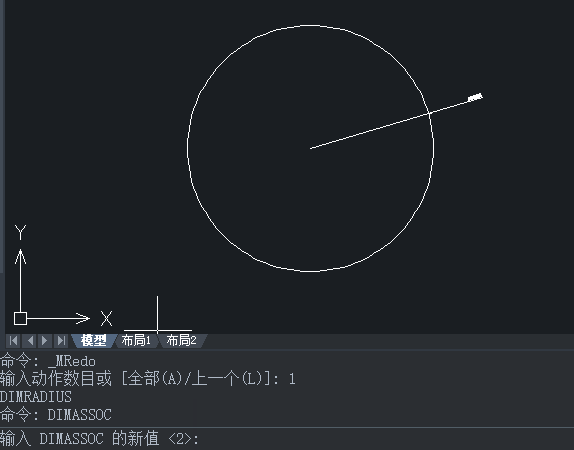

    　　选定关联的模型，在这可以看到，关联标注的变量值是2，是属于默认值。除此之外，无关联标注的变量值为1，而分解标注的变量值为0

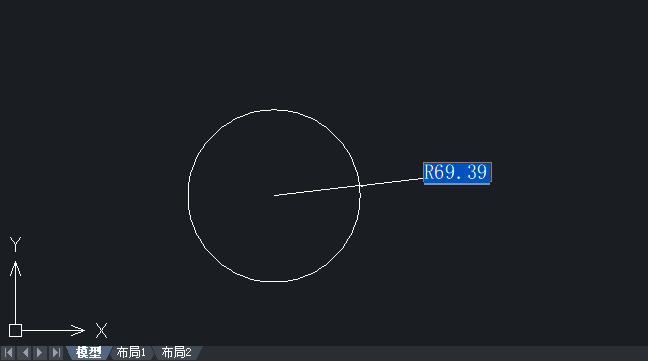

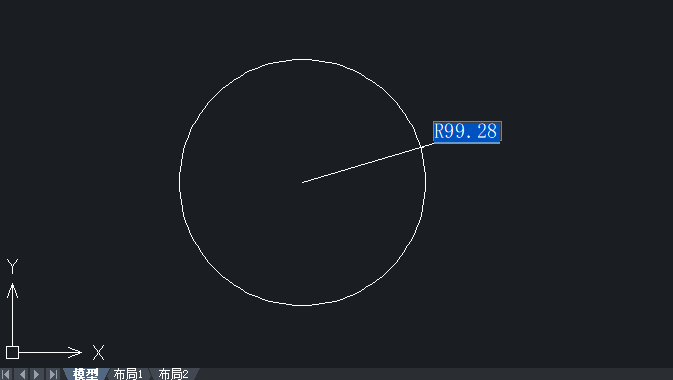

    　　若这时调整了圆的大小，那么它所标注的数字也会进行改变

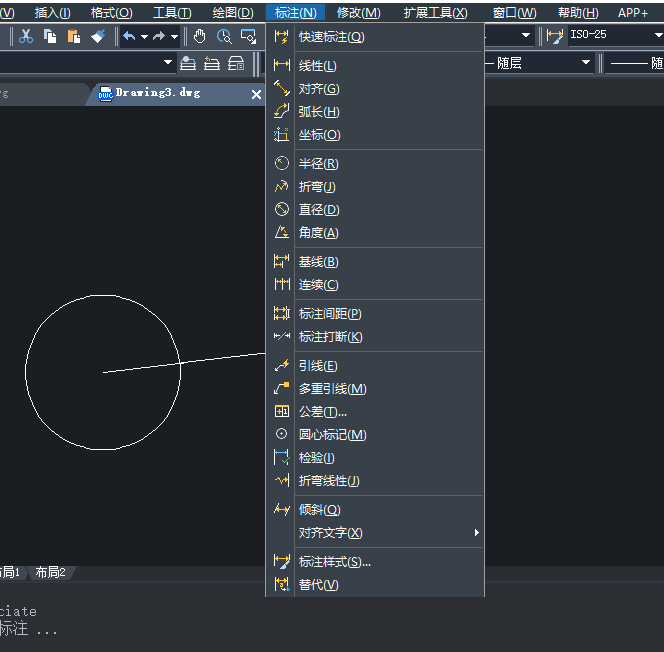

    　　若要重新进行关联，可以找到CAD菜单栏上的标注-重新关联标注按钮，开启重新关联标注的功能

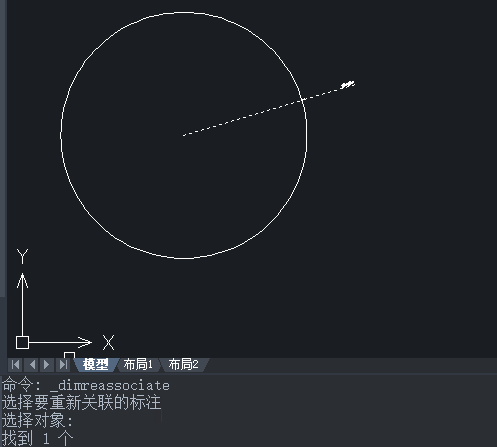

    　　选择一个或多个要建立或重新建立关联的标注
    　　根据需要建立关联的标注的类型，依据命令行提示进行操作：
    　　1)指定尺寸界线原点位置
    　　2)输入S(选择对象)选择标注对象
    　　3)按 ENTER 键指定下一个尺寸界线原点
    　　4)按 ESC 键退出当前命令，并保存已建立的所有关联
    　　各位小伙伴们，看完上面的精彩内容，都清楚中望CAD修改尺寸标注的关联性的图文操作步骤了吧！
