    　　现在很多朋友已经在自己电脑上安装了caxa软件，不过部份朋友还不清楚制作圆锥展开图的操作，所以下面小编就带来了caxa制作圆锥展开图的图文教程，一起来看看吧！

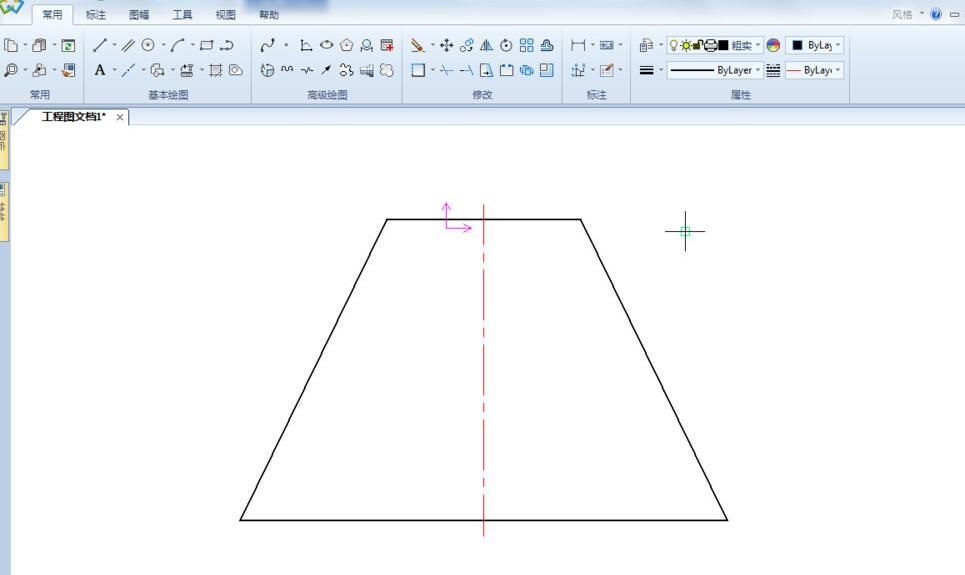

    　　1、在caxa里画出自己需要展开的圆台，

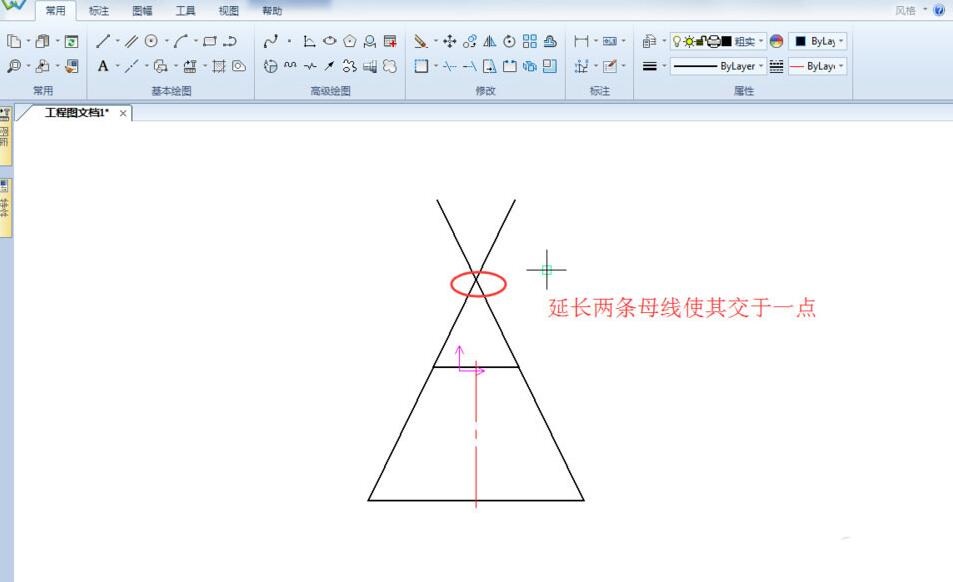

    　　2、延长圆台的两条母线，直至交于一点。

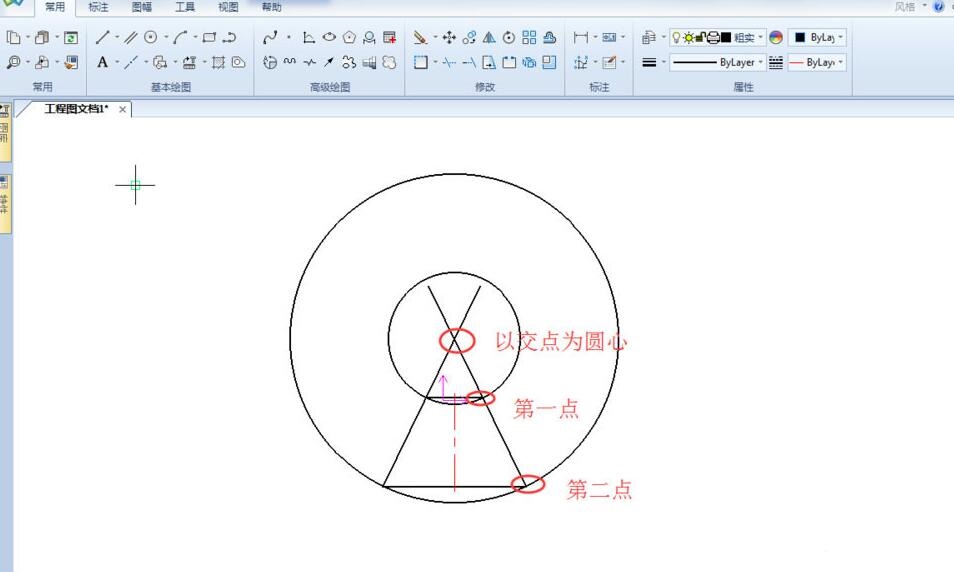

    　　3、以上一步中得到的交点为圆心，分别以该交点至圆台一条母线的两个端点为半径，做两个同心圆，则圆台展开的扇形面就在这两个同心圆得到的圆环上。因为圆台展开是以母线为基础进行的。

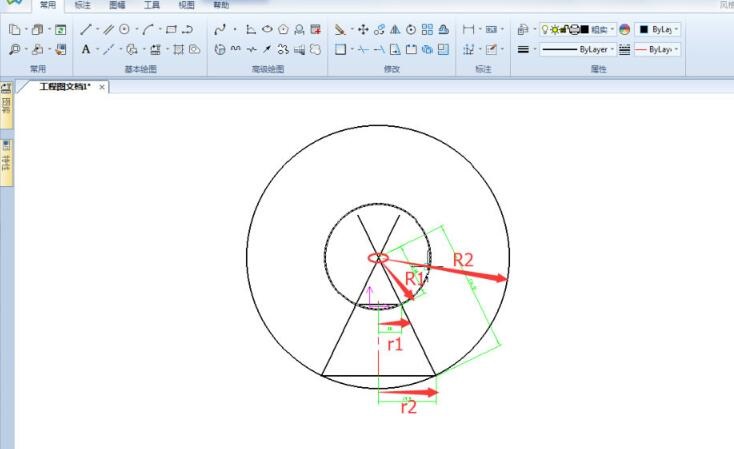

    　　4、分别量出上一步中画出的两个圆的半径，小圆半径为R1，大圆半径为R2。同时，量出圆台上下圆面的半径，上面的小圆半径为r1，下部大圆半径为r2。大家都知道，圆台展开后的圆弧长为l=θ*r，其中θ为展开角，l1=θ*R1，l2=θ*R2。而圆台展开后扇形的弧长就是圆台上下圆面的周长，l1=2π*r1，l2=2π*r2，则可以求出展开角θ=2π*r1/R1=2π*r2/R2,单位是弧度，化为度，则θ=360*r1/R1=360*r2/R2。根据此公式，结合量出的尺寸，求出展开角θ。
    　　5、求出展开角θ后，以一条母线为基准作为起始母线，以展开角θ旋转该母线，得到终止母线。

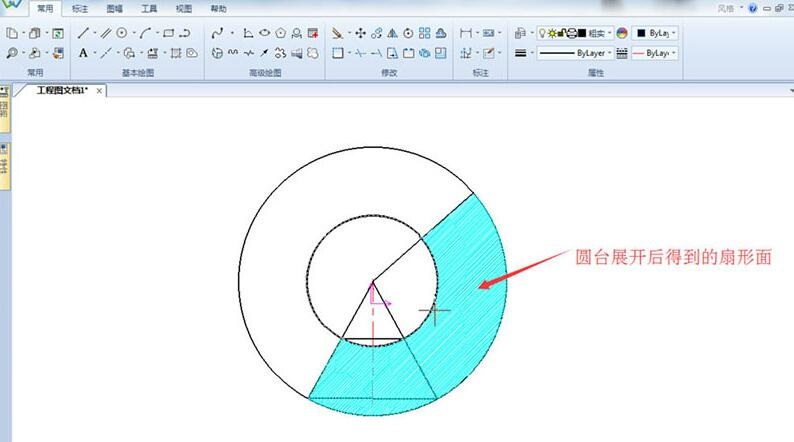

    　　6、通过上面方法，就得到了圆台的展开图，也就是图中的阴影部分。对于圆锥的展开，更为简单，只需按本方法中画出外面的大圆即可得到展开的完整扇形。
    　　快来学习学习caxa制作圆锥展开图的图文教程吧，一定会帮到大家的。
