文章 Revit MEP预制零件支吊架绘制方法讲解
分类 教程攻略
语言 zh-CN
大小
版本
下载 暂无下载
介绍
    　　大伙晓得Revit MEP预制零件支吊架绘制操作吗？此篇内容就讲解了Revit MEP预制零件支吊架绘制方法，有需要的朋友不要错过哦。
    　　1.创建支吊架：
    　　在MEP预制构件窗口中，将族选项设为“Hangers”
    　　选择需要的支吊架类型，在相应的风管或管道上点击创建即可

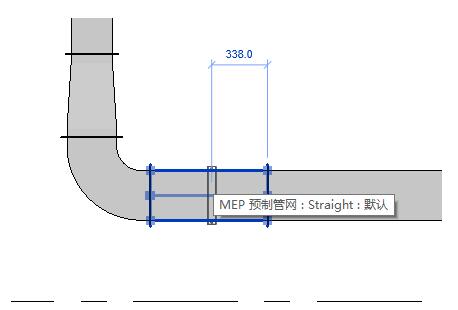

    　　2.支吊架尺寸的自适应：

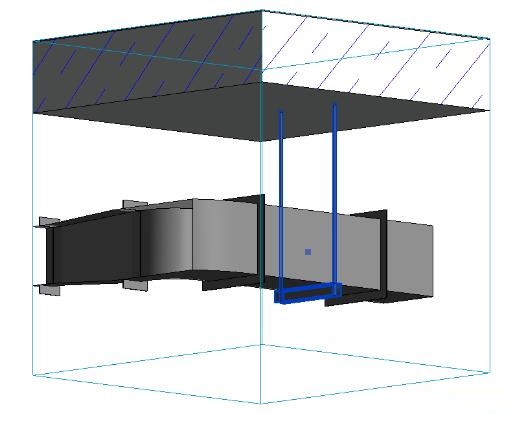

    　　所有的预制支吊架都是支持尺寸自适应的，但必须先将管道转化为MEP预制管网，普通的MEP管线是不会自适应的，会根据风管或管道的宽度调节自身长度，更为方便的是还可以附着到结构底部，包括：楼板、梁和屋顶

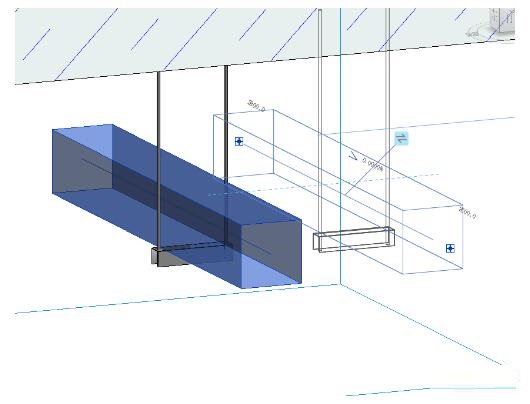

    　　即使移动管道，这些关系依然也会被保留
    　　3.支吊架的尺寸调整

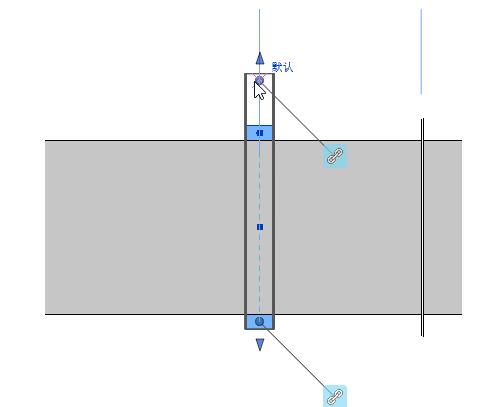

    　　在视图中选中支架可以通过几个控件调整支架的尺寸参数
    　　包括：吊杆之间的距离、横担的长度、支架的方向等等。另外2个链接图标还可以独立控制单个吊杆与结构的依附关系。
    　　才接触Revit软件的各位伙伴，学完本文Revit MEP预制零件支吊架绘制方法，是不是觉得以后操作起来会更容易一点呢？
