    　　使用CAM350还不会导入gerber文件吗？想必刚学习CAM350软件的朋友可能还不清楚，今天小编就讲解CAM350如何导入gerber文件的步骤，相信大家通过学习，在以后操作中一定会得心应手的。

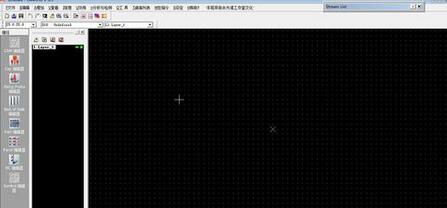

    　　下载CAM350软件，安装好后，双击桌面快捷方式，启动软件。
    　　导入geber文件。

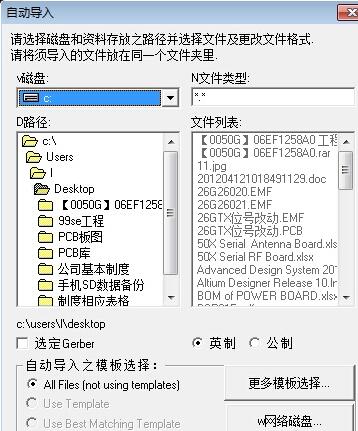

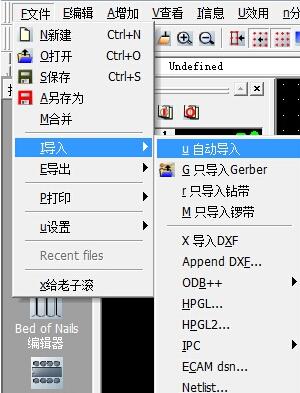

    　　文件——I导入——U自动导入，打开自动导入窗口。找到geber文件，在右面窗口可以到geber文件。

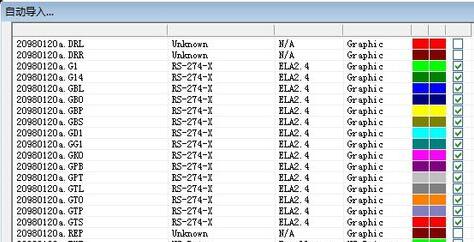

    　　选好后，点下一步，可以看到自动导入的geber文件列表。

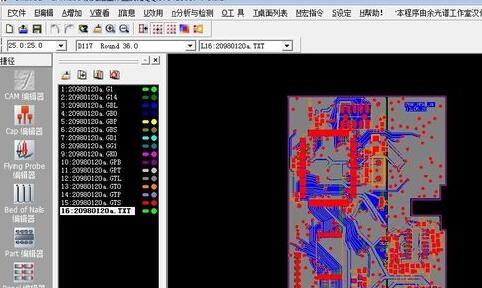

    　　点完成后，开始导入geber文件，导入完成后在主界面窗口可以看到PCB版图。

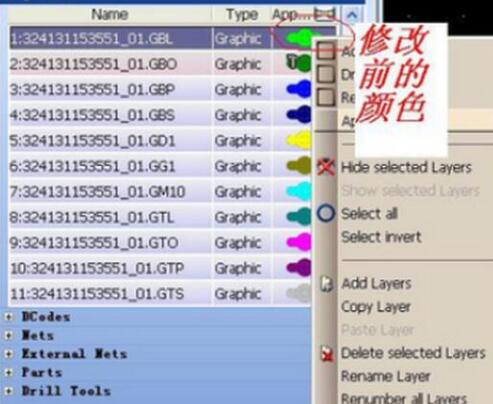

    　　在CAM350软件中，如图所示，可以查看电路板的每一个层，双击可以切换到指定的层。
    　　附上Gerber文件各层的表示
    　　GTL---toplayer 顶层
    　　GBL---bottomlayer 底层
    　　GTO---TopOverlay 顶层丝印层
    　　GBO---Bottomlayer 底层丝印层
    　　GTP---TopPaste 顶层表贴(做激光模板用)
    　　GBP---BottomPaste 底层表贴
    　　GTS---Topsolder 顶层阻焊(也叫防锡层/绿油，负片)
    　　GBS---BottomSolder 底层阻焊
    　　G1---Midlayer1 内部走线层1
    　　G2---Midayerr2 内部走线层2
    　　GP1---InternalPlane1 内平面1(负片)
    　　GP2---InternalPlane2 内平面2(负片) 。。.
    　　GM1---Mechanical1 机械层1
    　　GM2---Mechanical2 机械层2 。。.
    　　GKO---KeepOuter 禁止布线层
    　　GG1---DrillGuide 钻孔引导层
    　　GD1---DrillDrawing 钻孔图层
    　　GPT---Top pad Master 顶层主焊盘
    　　GPB---Bottom pad Master 底层主焊盘
    　　上面就是小编为大家讲解的CAM350导入gerber文件的步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。
