    小伙伴们知道AutoCAD2014如何绘制六角螺母俯视图吗?今天小编就来讲解AutoCAD2014绘制六角螺母俯视图的方法，感兴趣的快跟小编一起来看看吧，希望能够帮助到大家呢。

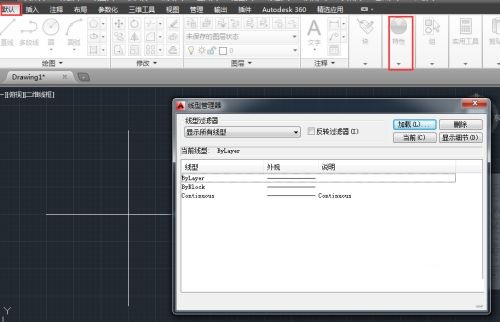

    第一步：打开AutoCAD2014，选择【直线】选项，绘制两条相互垂直的辅助线。选择【默认】》【特性】》【线型】选项，在展开的列表中选择【其他】选项，打开【线型管理器】对话框(如图所示)。

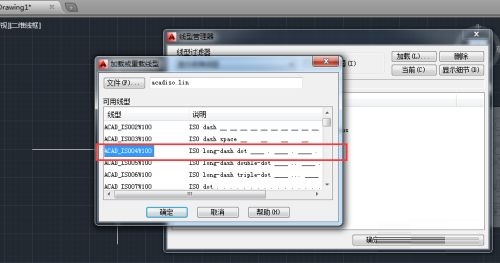

    第二步：单击【加载】按钮，打开【加载或重载线型】对话框，选择点划线的线型，单击【确定】按钮返回。选中点划线，单击【确定】按钮即可(如图所示)。

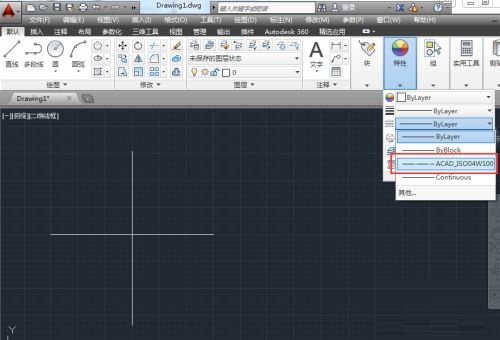

    第三步：选中两条垂直线，再次执行【常用】》【特性】》【线型】选项，在展开的列表中选择点划线(如图所示)。

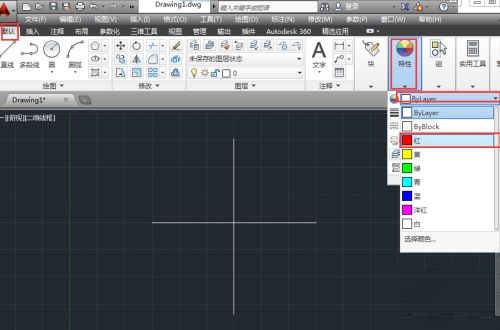

    第四步：选中这两条直线，依次选择【常用》【特性】》【对象颜色】选项，在展开的列表中选择红色，完成颜色转换(如图所示)。

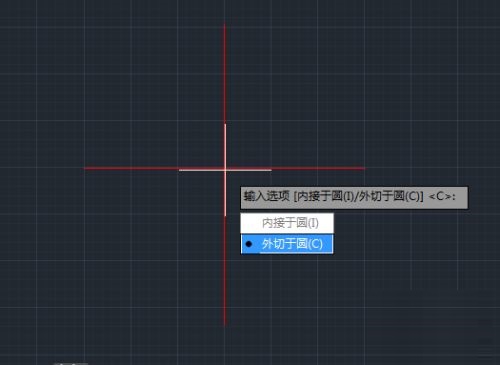

    第五步：选择【默认】》【绘图】》【多边形】选项，根据命令行提示，输入多边形数6，然后捕捉两条垂直线的交点，并选择【外切于圆】选项(如图所示)。

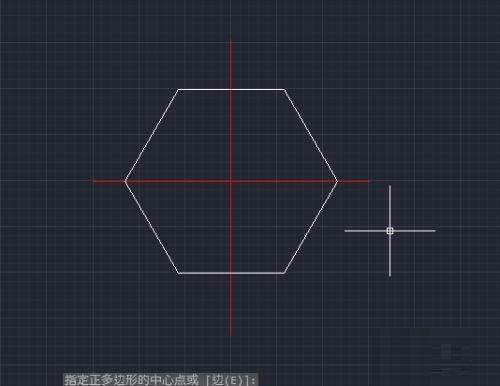

    第六步：移动光标，并在命令行中输入圆半径值，100，按回车，完成绘制(如图所示)。

    第七步：选择【圆】选项，捕捉垂直线交点，绘制半径为100mm的圆(如图所示)。

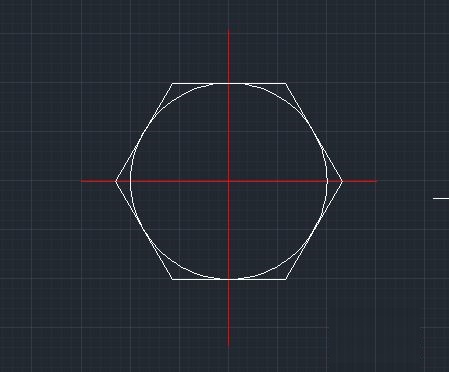

    第八步：同样选择【圆】选项，捕捉圆心点，绘制半径为50mm的圆(如图所示)。
