    亲们使用AutoCAD过程里，会标注直径尺寸和公差吗？下面是小编介绍的AutoCAD标注直径尺寸和公差的操作内容，希望可以帮助到有需要的朋友！
    1.绘制图形

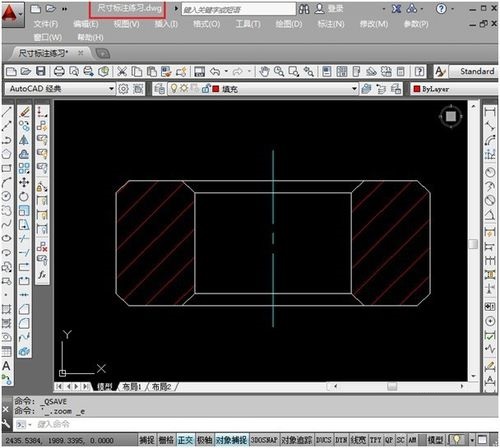

    新建文件“尺寸公差标注练习”，绘制如图所示图形。

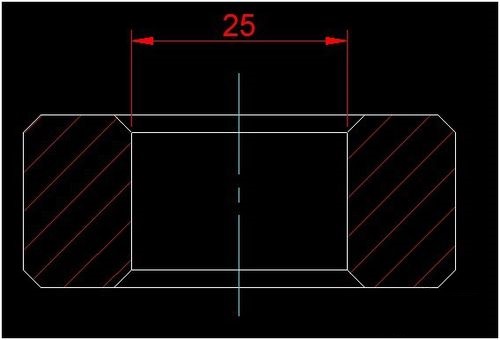

    点击线性尺寸标注，

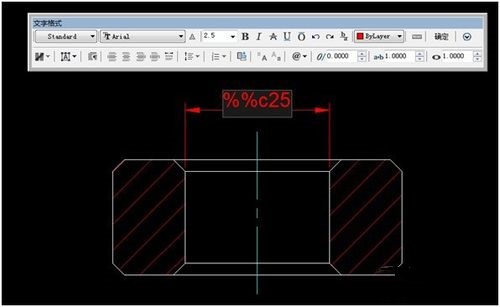

    添加直径符号。双击尺寸25.打开【文字编辑器】选项卡，然后将鼠标移动至25之前，输入“%%c”( 注意字母c大小写都可以),为其添加直径符号，

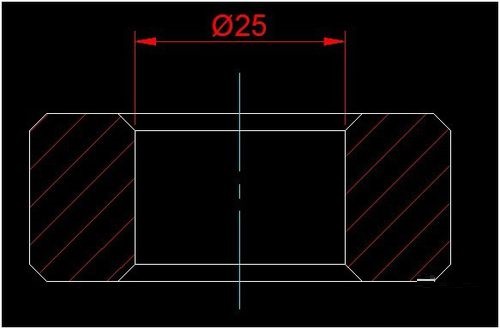

    单击鼠标左键。如下图所示：
    2.标注极限公差

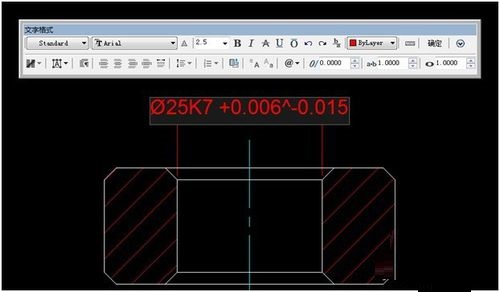

    双击“Φ25”，输入公差文字。再将鼠标移动至25的后方，依次输入“K7 +0.006^-0.015”，

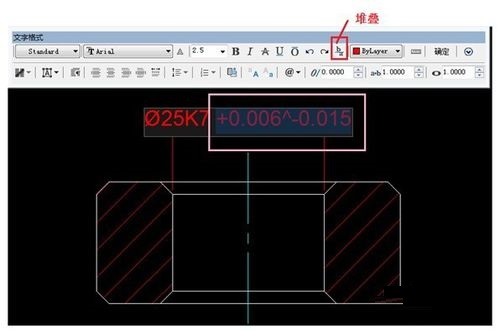

    创建尺寸公差。接着按住鼠标左键并向后拖动，选中“+0.006^-0.015”文字，然后单击【文字编辑器】选项卡的【格式】面板中的【堆叠】按钮“b/a”。

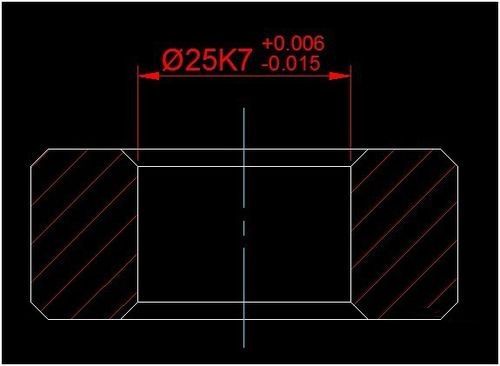

    即可创建尺寸公差如图：
    3.标注对称公差

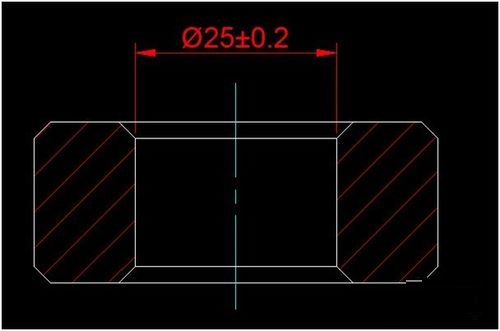

    双击上图标注的尺寸，打开【文字编辑器】选项卡，删除刚才标注的公差，然后将鼠标移动至25的后方，输入“%%P0.2”(注意字母P大小写都可以)，鼠标点击左键，标注好尺寸如图
    以上这里为各位分享了AutoCAD标注直径尺寸和公差的图文教程。有需要的朋友赶快来看看本篇文章吧。
