    　　怎么使用StarUML建立时序图呢，具体该怎么操作呢?今天小编就将和大家一起分享关于使用StarUML建立时序图的操作方法，有需要的朋友可以来看看哦，希望可以帮助到大家。

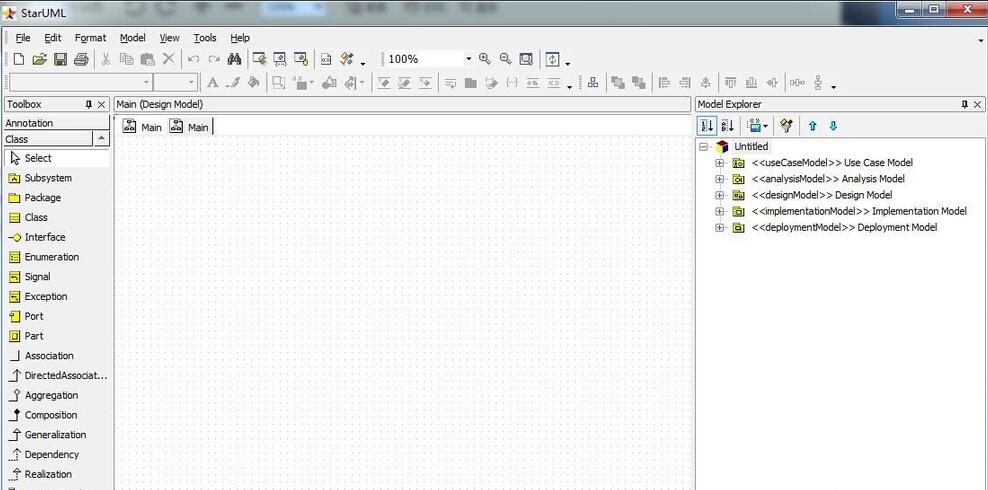

    　　首先，在电脑上打开starUml。
    starUML建立时序图

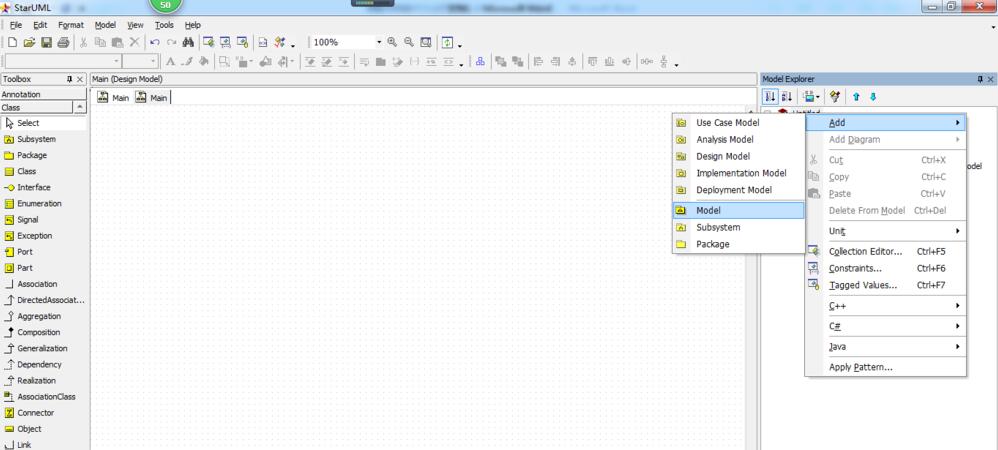

    　　在Model Explorer 中，在Untitled右键——ADD——Model，取名myuml
    starUML建立时序图
    　　接着，单击myuml，右键——Add Diagram——Sequence Diagram，这里可以取个名字mysd。如果要改名字可以改Properties中的name属性。
    starUML建立时序图
    　　接下来添加一个执行者，myuml右键——Add——Actor，更名为person
    starUML建立时序图

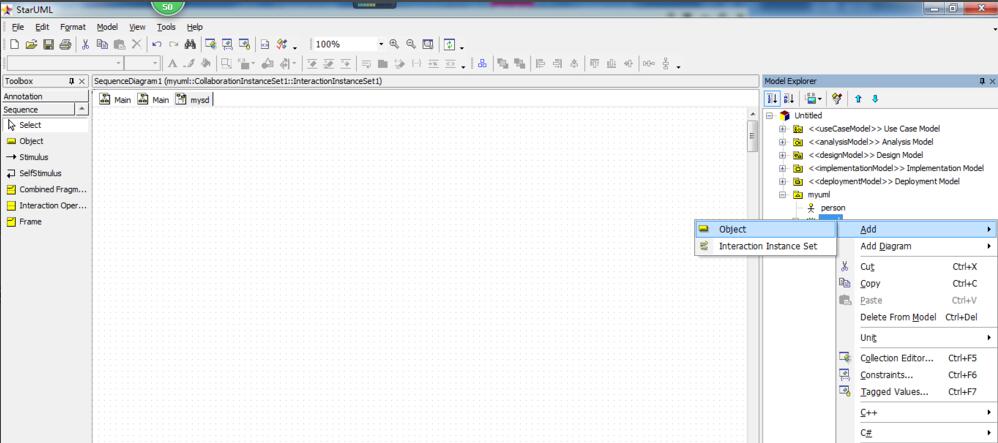

    　　接下来添加一个Object，mydb右键——Add——Object，更名为action
    starUML建立时序图

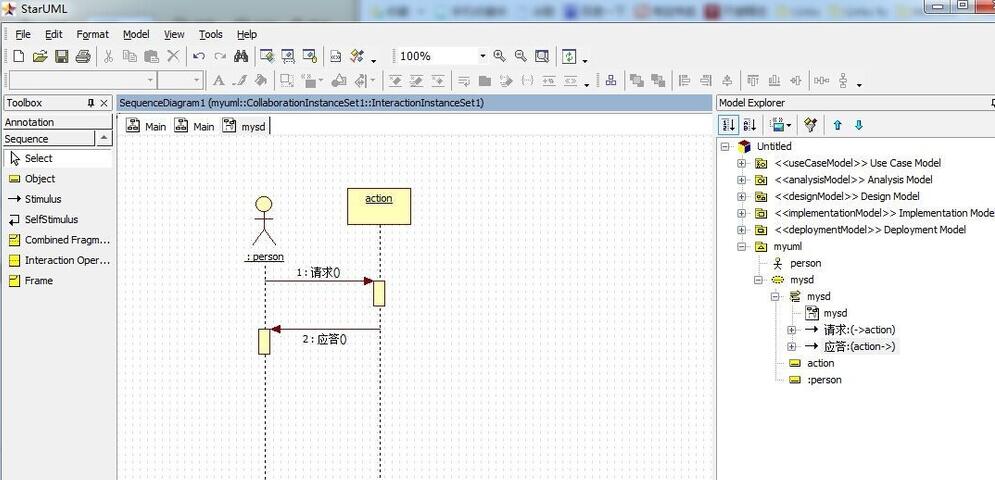

    　　再将person、和action拖到空白处，用Sequence里的工具线连起来。一个简单的时序图就OK了。复杂的举一反三吧。
    starUML建立时序图
    　　以上就是小编分享的使用StarUML建立时序图的操作方法，还不会的朋友赶快来学习一下哦。
