    　　现在很多伙伴会使用到Creo5.0这款软件，操作非常方便的。那么话说Creo5.0到底是怎么绘制弹簧呢？操作流程如下讲解。

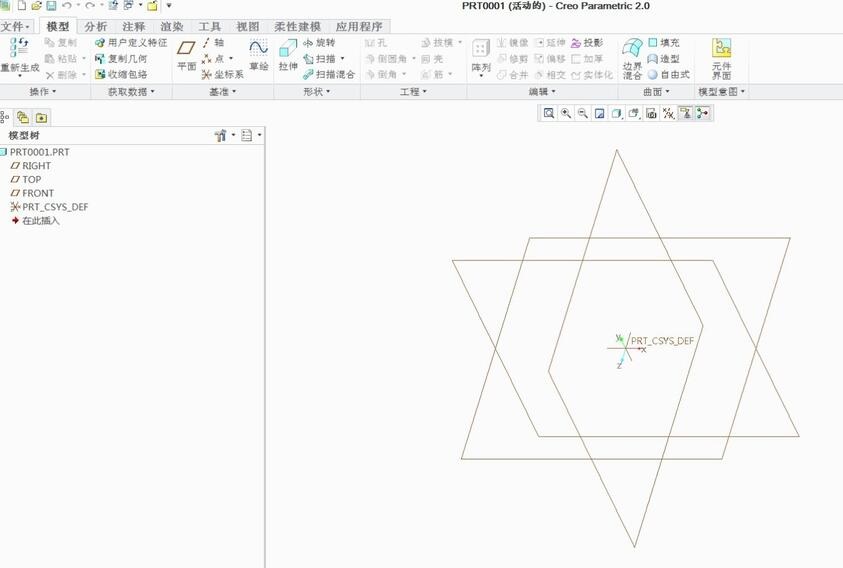

    　　打开Creo5.0，新建一个part图档
    Creo怎么画弹簧

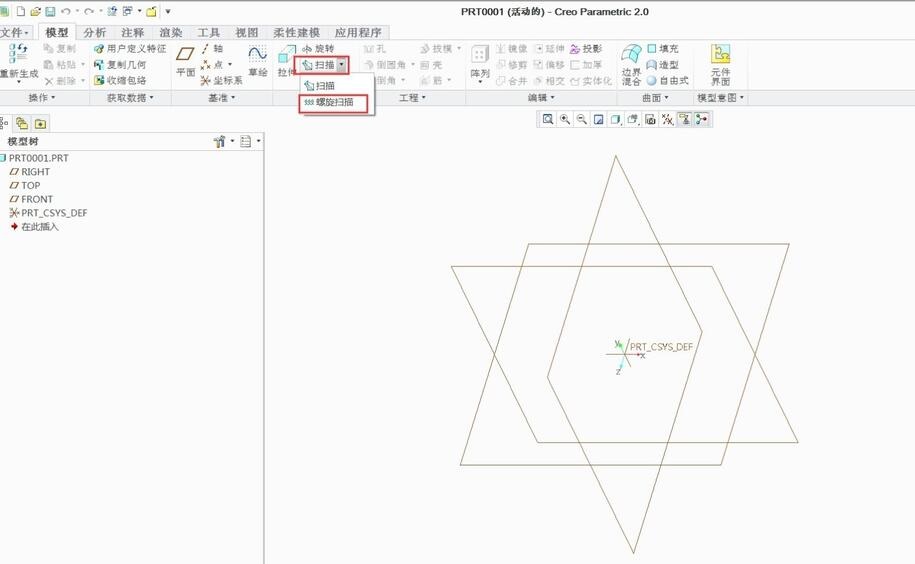

    　　在菜单中，点击扫描-->螺旋扫描
    Creo怎么画弹簧

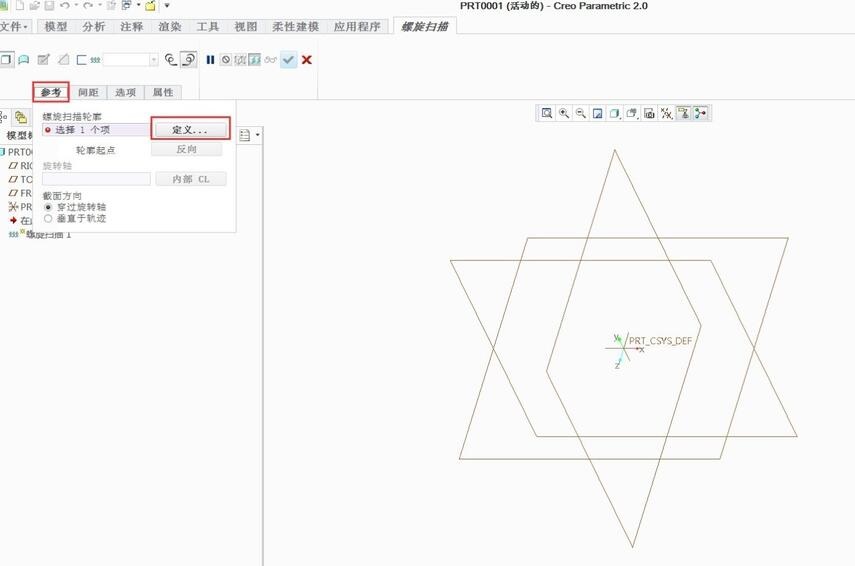

    　　进入到螺旋扫描操作界面，点开参考菜单，按下图指示点击定义，选择一个基准面作为绘图平面，其它默认设置。
    Creo怎么画弹簧
    　　画一条旋转中心线，这是螺旋扫描，还有旋转命令必须要画的，它是旋转体旋转的中心，很多初学者画好了截面，点ok后发现无法生成弹簧，经检测，原来是最基本的旋转中心线忘记画了，它跟几何辅助中心线是不一样的，那个是对称中心，只起到辅助作用，需要的时候才用到，不是必须的。
    Creo怎么画弹簧
    　　画弹簧的外形线，也就是螺旋的轨迹线，轨迹线必须是开口的，而且只能在螺旋中心线的一侧，不能相交。
    Creo怎么画弹簧

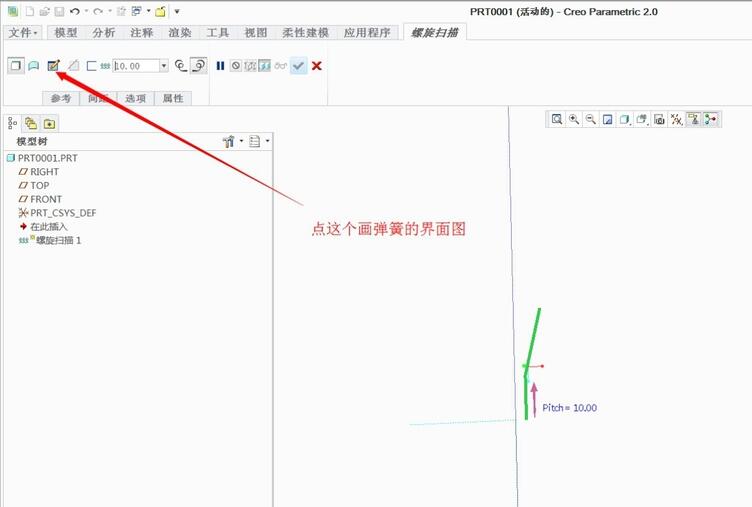

    　　画好外形线后按确定退出绘图界面，按下图进入弹簧截面图绘制
    Creo怎么画弹簧

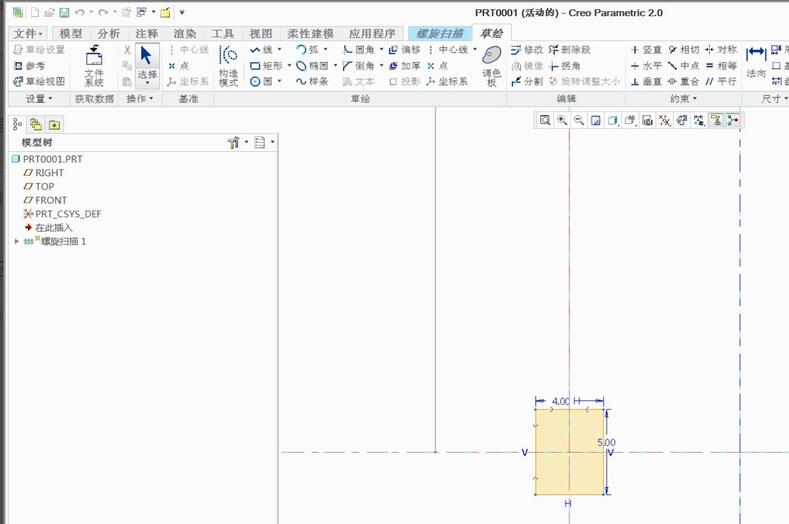

    　　画个封闭的矩形，其它圆形，方形，异形的截面都可以，只要是封闭的就行。当然也是在螺旋中心线的一侧，不能相交，可以不在参考线上约束。
    Creo怎么画弹簧
    　　点确定后，若你画的截面高度比螺距小，将会出现弹簧的预览图。可以设置弹簧的间距参数，间距一定要大于截面高度才能生成弹簧。可以设置左右旋弹簧，默认是右旋弹簧。
    Creo怎么画弹簧

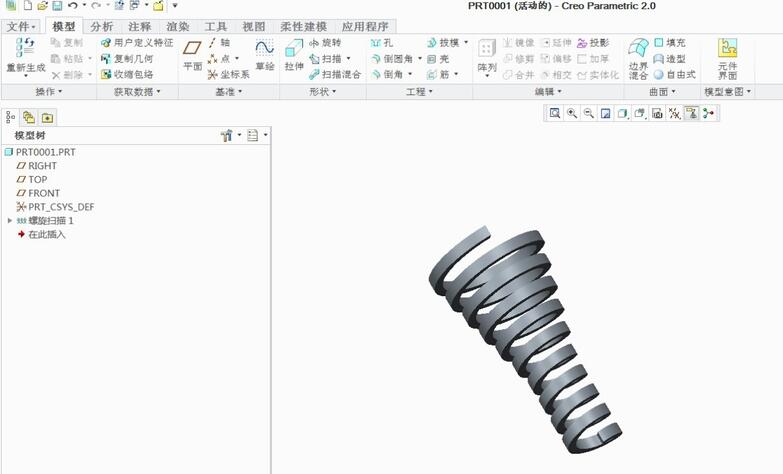

    　　点确定后就生成弹簧了。
    Creo怎么画弹簧

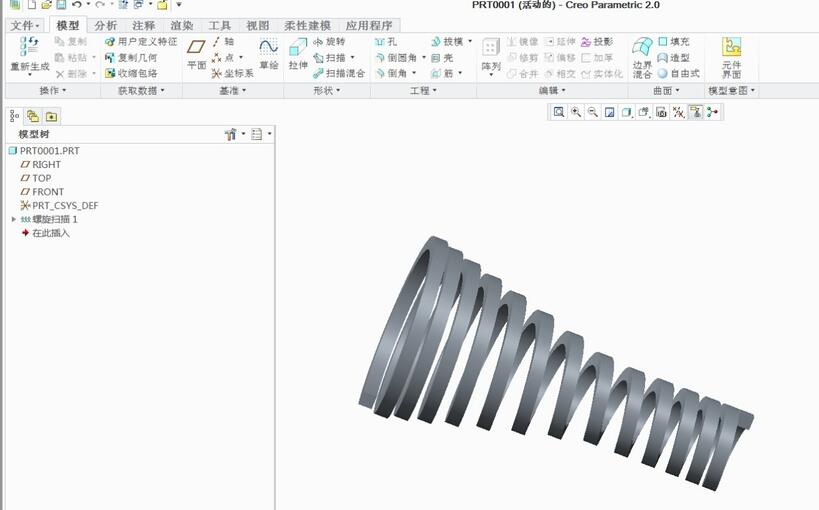

    　　根据特殊的需要，可以设置变化式的螺距。
    Creo怎么画弹簧
    　　最后画的弹簧效果如下图。
    Creo怎么画弹簧
    　　上文就讲解了Creo5.0绘制弹簧的步骤，希望有需要的朋友都来学习哦。
