    SolidWorks软件是专门负责研发与销售机械设计软件的视窗产品，我们用SolidWorks软件制作了工程图，想要使用裁剪视图功能，该怎么使用?下面就是使用SolidWorks工程图中的裁剪视图的方法，一起了解一下。
    1、打开SolidWorks软件，然后打开事先保存好的SolidWorks工程图，作为演示所用。
    使用SolidWorks工程图中的裁剪视图

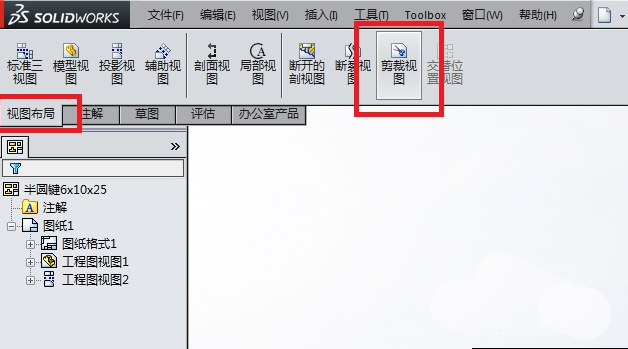

    2、如下图所示，小编刚刚打开了事先保存好的SolidWorks工程图，兴冲冲地去点击“布局视图”工具栏中的“裁剪视图”，结果，它给了我当头一棒。
    使用SolidWorks工程图中的裁剪视图
    3、如下图所示，出现了“裁剪视图”对话框，但是，你们自己看信息：请在工程图视图中绘制一闭合草图轮廓以生成裁剪视图。小编只好叉掉“裁剪视图”对话框，先去画草图了。
    使用SolidWorks工程图中的裁剪视图
    4、如下图所示，小编来到了草图工具栏，毫不犹豫地点了“样条曲线”命令图标。
    使用SolidWorks工程图中的裁剪视图

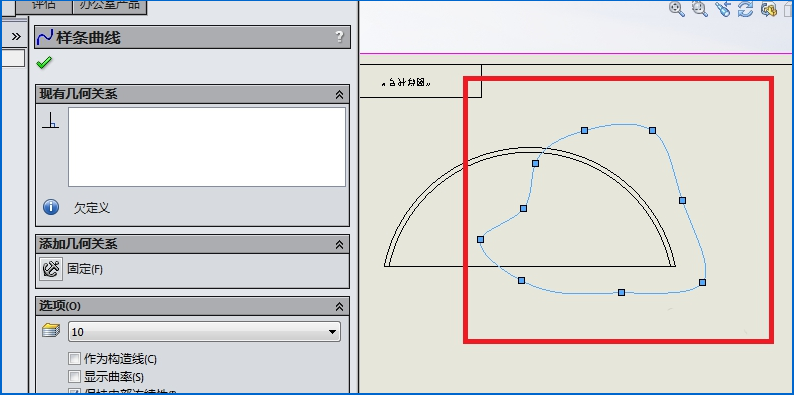

    5、如下图所示红色框选，画一个不规则的封闭样条线圈。
    使用SolidWorks工程图中的裁剪视图
    6、如下图所示，连“样条曲线”对话框都没有关闭，小编就连忙回到了“视图布局”工具栏，点击“裁剪视图”。
    使用SolidWorks工程图中的裁剪视图

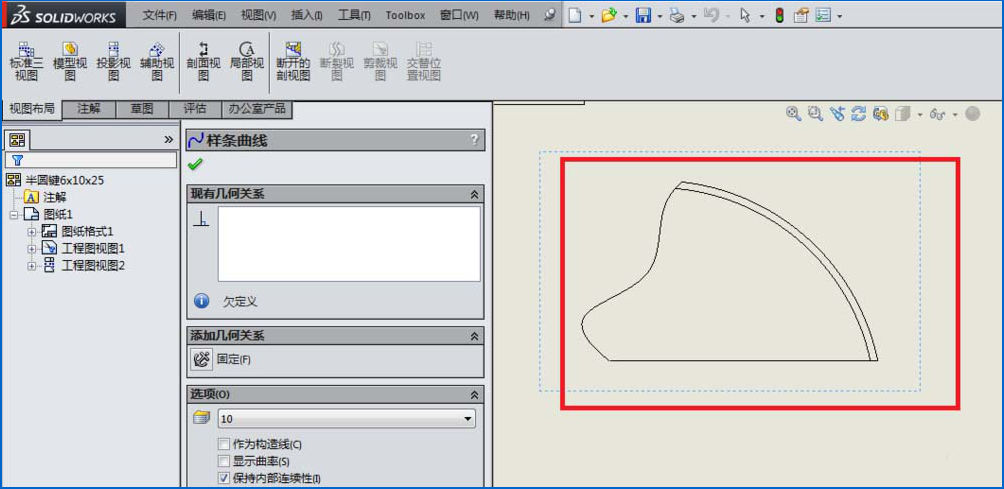

    7、如下图所示，有了封闭的草图轮廓，这次“裁剪视图”一次成功。
    使用SolidWorks工程图中的裁剪视图

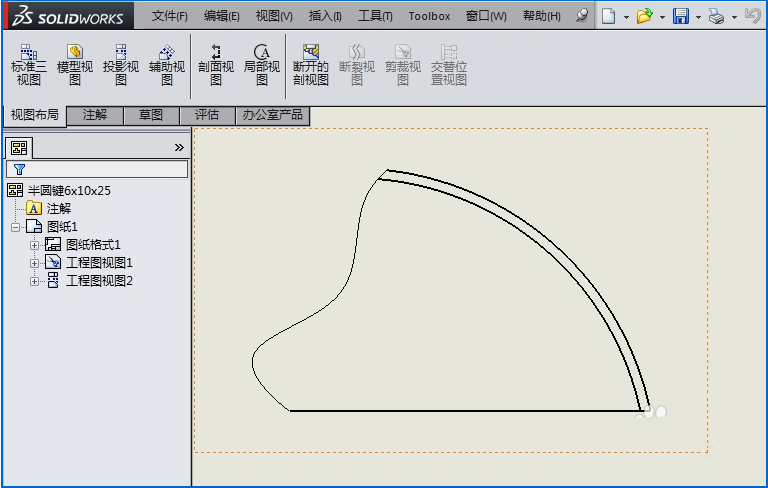

    8、如下图所示，关掉所有不相关的对话框，只留下裁剪玩之后的视图。
    使用SolidWorks工程图中的裁剪视图
