    如何使用proe混合命令建模圆台?proe是一款一体化的三维软件，使用proe建模非常方便。想要用proe混合命令建模圆台，但是不知道具体怎么操作。下面就是使用proe混合命令建模圆台的教程，有需要的朋友，一起参考一下。
    1、如下图所示，打开Pro/e5.0软件，新建一个实体零件，使软件进入到三维建模状态，然后执行下图中的操作：【插入——混合——伸出项】。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程

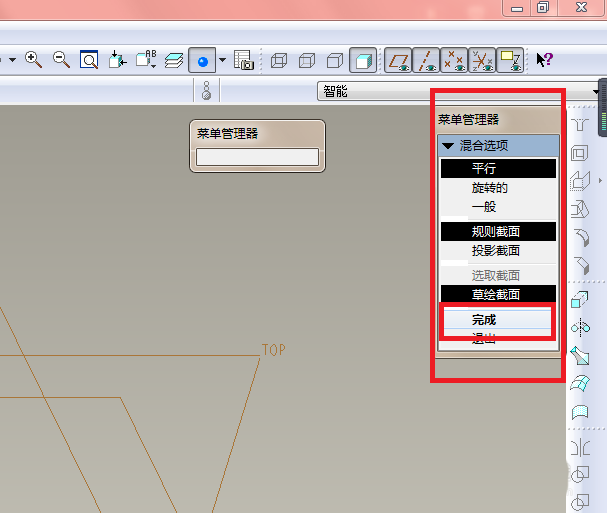

    2、如下图所示，软件弹出一个“菜单管理器”，看了混合选项，没什么问题，就直接点击“完成”。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程

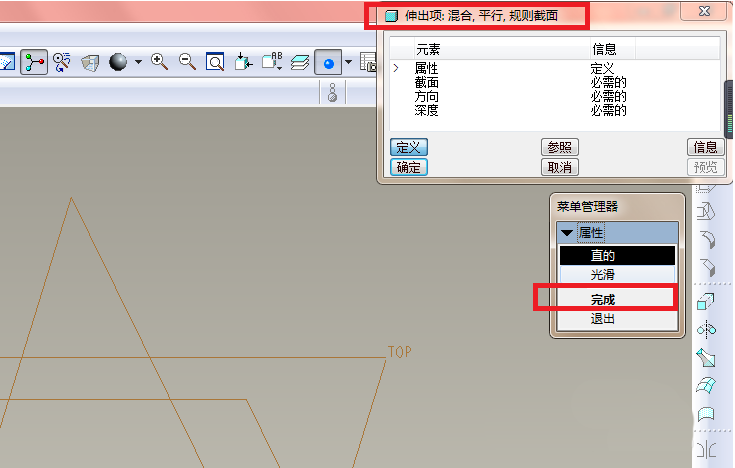

    3、如下图所示，一个“伸出项”的对话框出现了，菜单管理器中的属性默认是“直的”，所以点击“完成”。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程

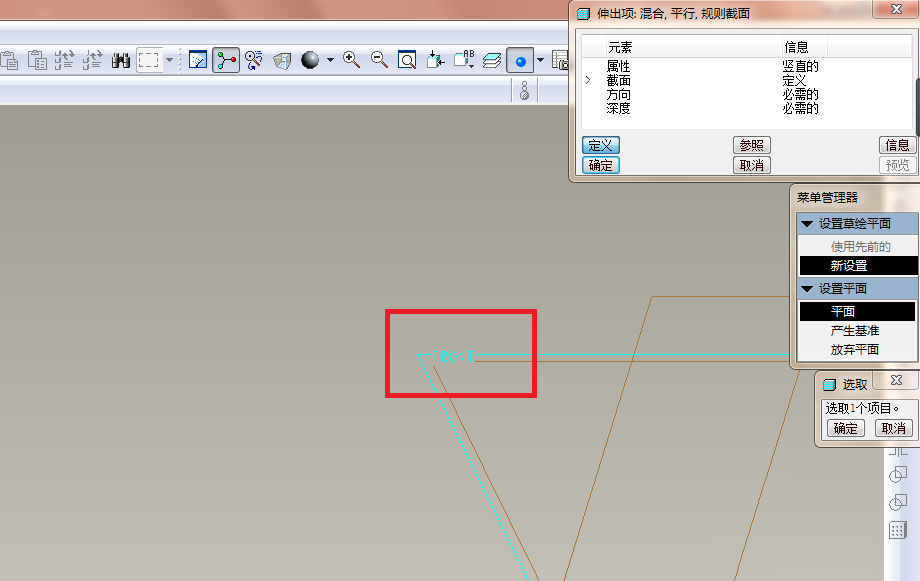

    4、如下图所示，根据菜单管理器中的要求，选择“FRONT”基准面。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程

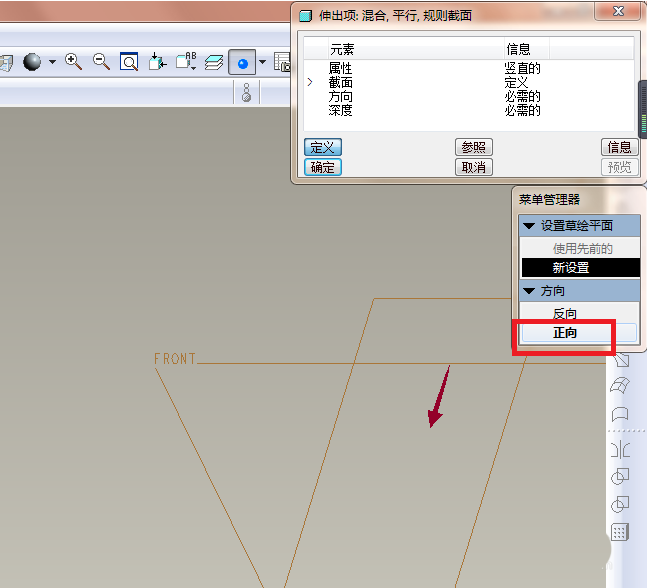

    5、如下图所示，见菜单管理器，方向选择默认的“正向”。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程

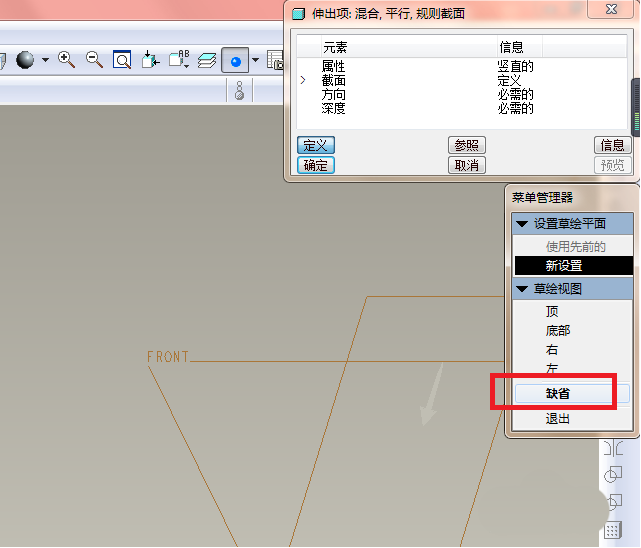

    6、如下图所示，见菜单管理器，直接点击“缺省”。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程
    7、如下图所示，进入到草绘界面，点击右边工具栏中的“圆”，以坐标原点为圆心画一个直径100的圆。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程

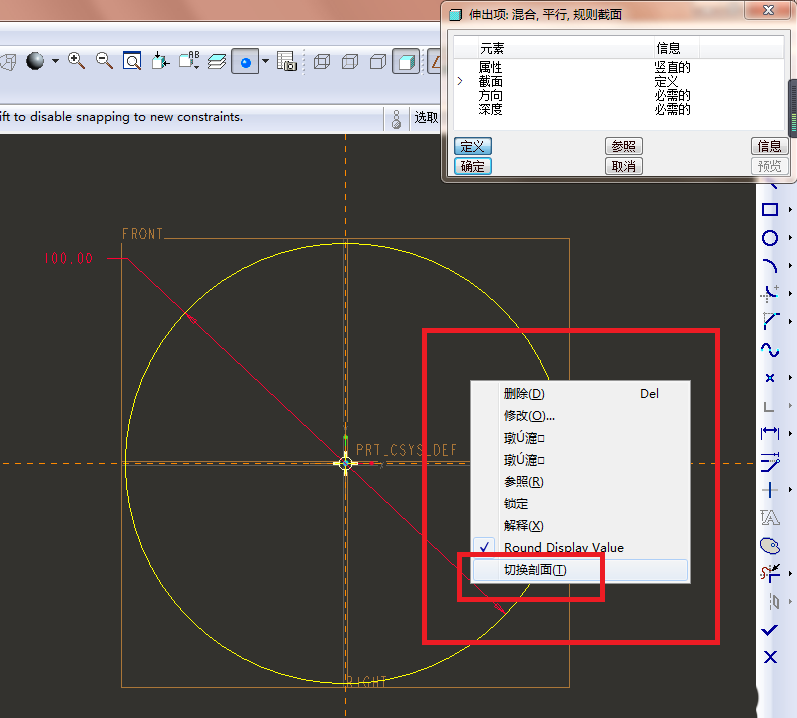

    8、如下图所示，这里是关键，要仔细看，长按鼠标右键至弹出下拉菜单为止，然后在下拉菜单中点击“切换剖面”。很重要、很重要、很重要，重要的事情说三遍，这里很重要。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程

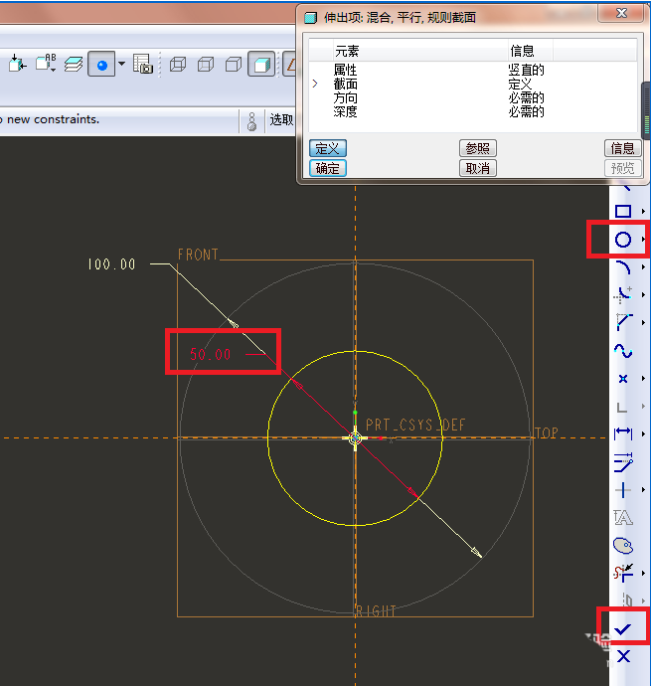

    9、如下图所示，重复第7步，以坐标原点为圆心画一个直径50的圆，然后点击右边工具栏中的√，完成并退出草绘。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程

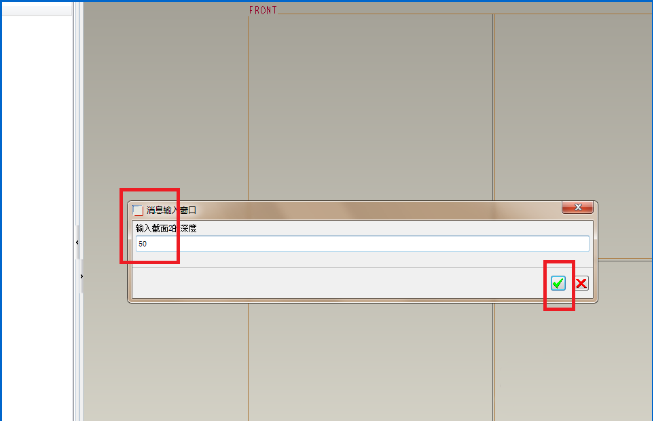

    10、如下图所示，截面2的深度设置为50，然后点√。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程
    11、如下图所示，见“伸出项”对话框，需要的元素都已经设置完毕，可以点击“确定”。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程

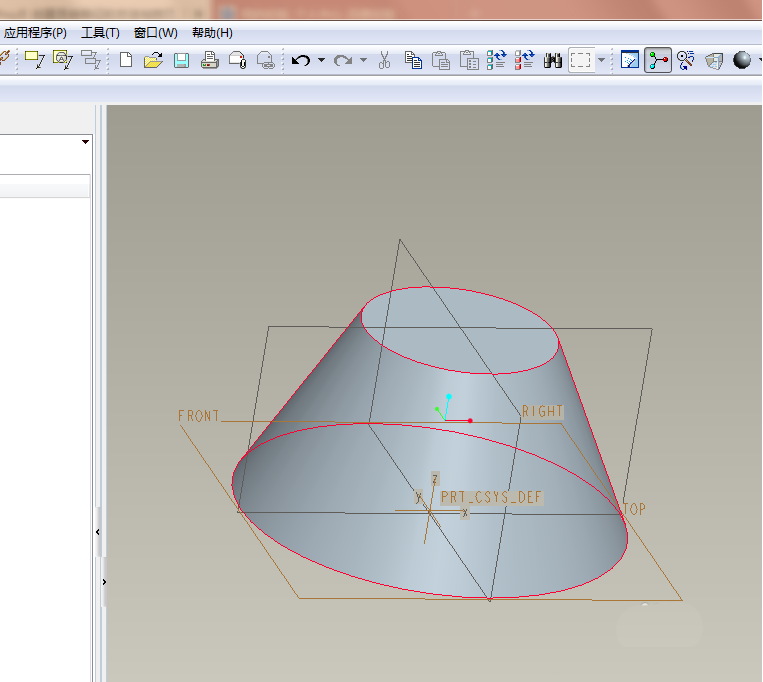

    12、如下图所示，很突兀的就出现了一个底面直径100，顶面直径50，高度50的圆台，就这么造好了。
    如何使用proe混合命令建模圆台 使用proe混合命令建模圆台的教程
    上面就是使用proe混合命令建模圆台的教程，大家学会了吗?更多相关教程，请继续关注系统之家。
