CAXA电子图板是一款非常好用的二维cad编辑器，可以无缝集成了专业二维工程图模块，你知道CAXA电子图板如何画齿轮的吗？接下来我们一起往下看看CAXA电子图板画齿轮的方法吧。
方法步骤
方法一、用标准库建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮，首先打开caxa电子图版；
1、在常用的”工具栏目“、“高级绘图”图框中点击“齿形”命令；
2、在渐开线齿轮齿形参数中输入：Z=30,模数m=2，压力角α=20°，点击下一步；
43. 不爱时，再多的付出，再痛的牺牲，不过是让轻的更轻，重的更重。3、在渐开线齿轮齿形预先中输入：z=30.点击完成；

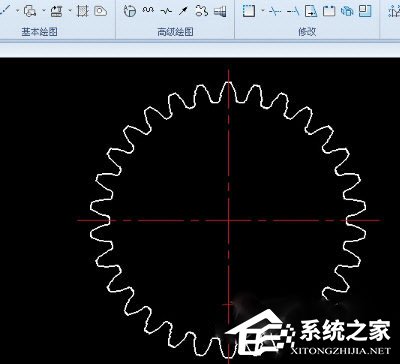

4、生成标准的渐开线齿轮。
方法二、我们自定义建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮。
1、在常用的”工具栏目“、“高级绘图”图框中点击“公式曲线”命令；
2、在弹出的公式曲线对话按照图片中的要求输入；
3、在上图的基础上绘制渐开线，绘制的渐开线放大；
4、剪裁多余的渐开线，把剪裁后渐开线以X轴为中心线作镜像，因绘制标准渐开线齿轮齿数Z=30，对中心线上面的渐开线以圆心为矩阵中心作矩阵；
5、删除多余的渐开线,连接上下两渐开线与分度圆的交点,连接圆心与图11中蓝色线的中点并与分度圆相交,中心线下面的渐开线以圆心为中心旋转，修剪多余的线条；
6、延伸两渐开线至齿根圆；
7、以圆心为矩阵中心在图19中对单个渐开线均匀矩阵30个齿即可。
以上就是CAXA电子图板如何画齿轮的全部内容，按照以上的方法操作，你就能轻松的掌握CAXA电子图板画齿轮的方法了。
|
