    Midas Gen是一款专门为建筑结构打造的设计分析软件，那你知道Midas Gen怎么建立单元的吗？接下来我们一起往下看看Midas Gen建立单元的方法吧。
    方法步骤

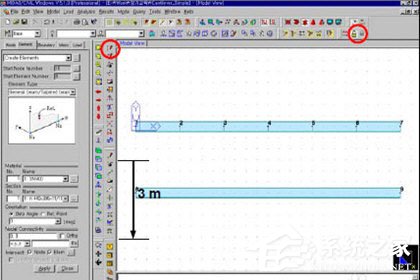

    1、首先点击【模型-单元-建立】按钮，选择相应的单元类型，这里小编选择的是一般梁/变截面梁，输入相应43. 分手后你哭了那是你脆弱，分手后你笑了那是你的本事。的材料、界面、节点参数，以材料>1 : Grade3、截面>1 : HM 440x300x11/18、节点连接( 8, 9 )为例。
    Midas Gen怎么建立单元？Midas Gen建立单元的方法
    2、点击单元目录下的【分割单元】选项，选择最新建立的个体，这边小编选择的是等间距分割，分割-单元类型-线单元，等间距，分割数量( 6 )。
    3、选择支撑类型，点击【模型-边界条件-一般支撑】按钮，选择8个节点，可选择的支撑条件类型有Dx (开)、Dz (开)、Ry (开)，根据自己的需求进行选择。
    Midas Gen怎么建立单元？Midas Gen建立单元的方法

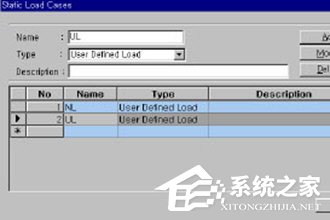

    4、设置荷载类型，点击荷载选择梁单元荷载，进行窗口选择( 单元: 7 ~ 12 )，输入荷载工况名称、UL， 选择添加均布荷载，另外还需要选择相应的方向、投影、数值。

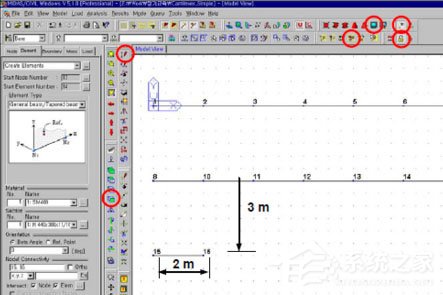

    5、点击【模型-单元-建立】按钮，建立一般梁/变截面梁，选择材料、界面、节点连接。
    Midas Gen怎么建立单元？Midas Gen建立单元的方法
    6、点击【模型-单元-移动和复制】按钮，选中刚才建立的单元个体，选择【形式-复制】选项，点击【移动和复制-等间距】，输入移动的数值(X、Y、Z数值)及复制次数。
    以上就是Midas Gen怎么建立单元的全部内容，按照以上的方法操作，你就能轻松的掌握Midas Gen建立单元的方法了。
