    Altium Designer 13是一款非常专业的电路设计软件，它可以设计原理图和电路仿真等功能，那么，Altium Designer 13中元件如何快速标号呢？下面就是如何在Altium Designer 13中元件快速标号的操作步骤，一起往下看看吧！
    方法步骤

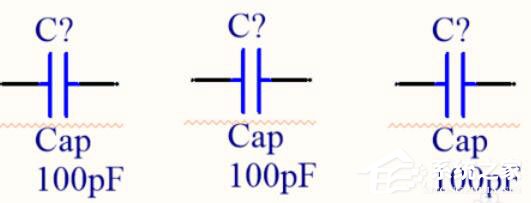

    1、在放置元件在原理图中的时候，许多没有编辑序号的元件很多，手动标号很麻烦；
    Altium Designer 13中元件如何快速标号？

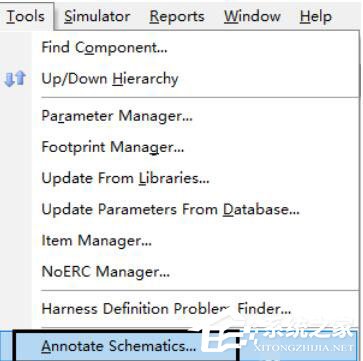

    2、点击Tools 选择annotate schematic；
    Altium Designer 13中元件如何快速标号？

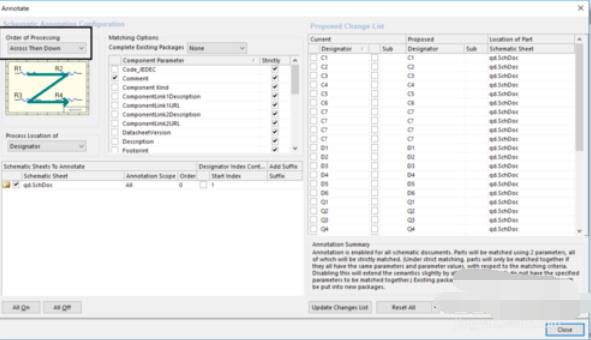

    3、在弹出的对话框上选择标号的顺序；
    Altium Designer 13中元件如何快速标号？

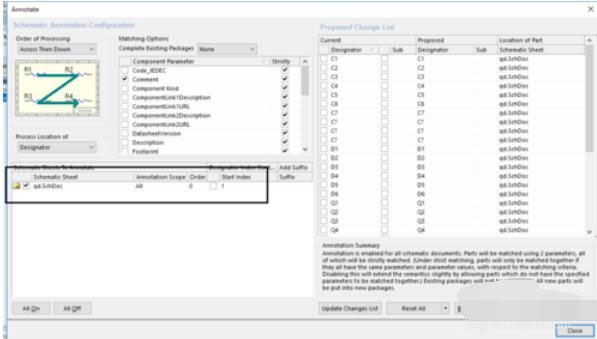

    4、选择要标号的原理图；
    Altium Designer 13中元件如何快速标号？

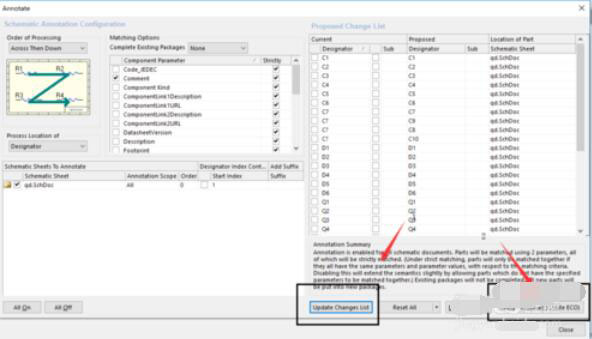

    5、点击更新列表，再点击改变；
    Altium Designer 13中元件如何快速标号？

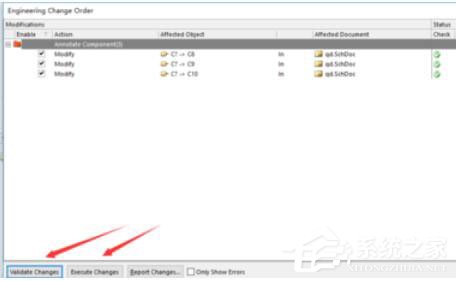

    6、再在弹出的对话框点击validate change，之后点击执行改变；
    Altium Designer 13中元件如何快速标号？

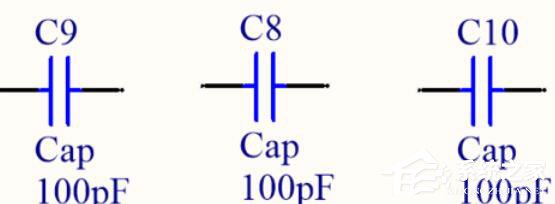

    7、返回到原理图中，元器件已经自动标号完成。
    Altium Designer 13中元件如何快速标号？
    以上就是如何在Altium Designer 13中元件快速标号的详细操作步骤，按照上面的操作步骤来，你就可以轻松的在Altium Designer 13中元件快速标号啦！
