    使用AutoCAD进行工程绘图的时候，标注尺寸是一件非常重要的操作，可以说一个图纸只有标注上尺寸，它才有了可见的形态。不过，AutoCAD要怎么标注尺寸呢？下面，以AutoCAD 2008为例，小编这就来教教标注尺寸的方法。
    方法步骤

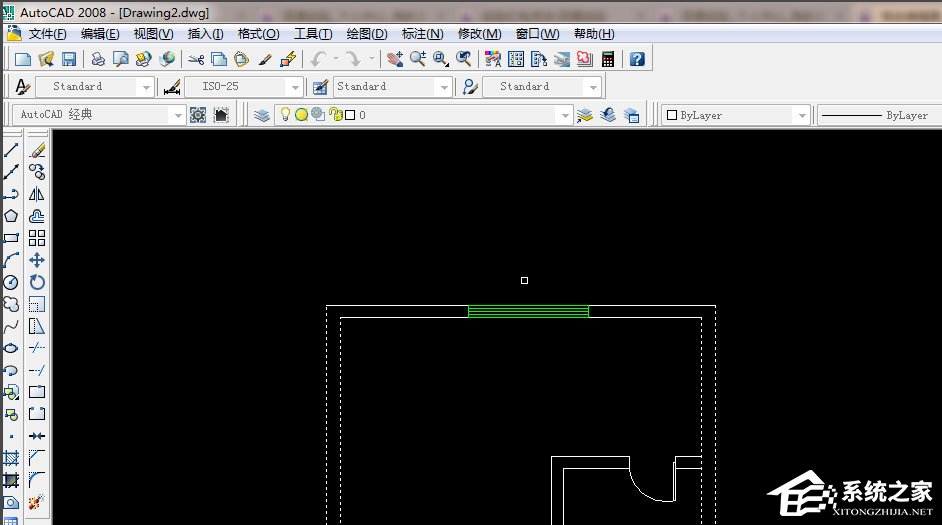

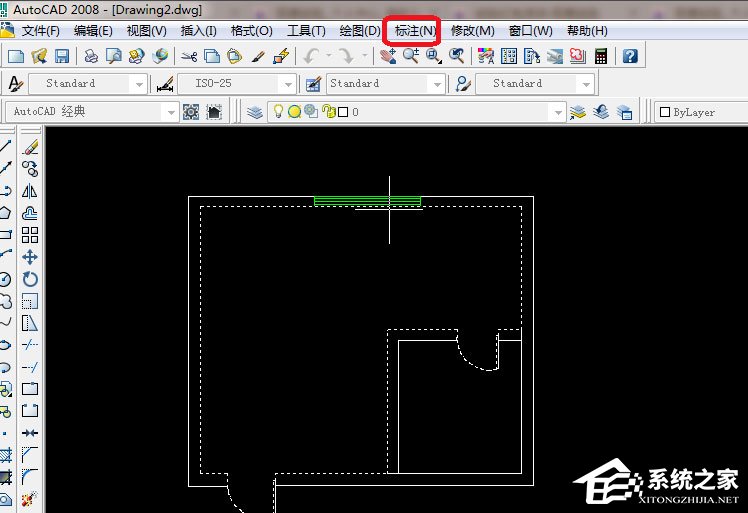

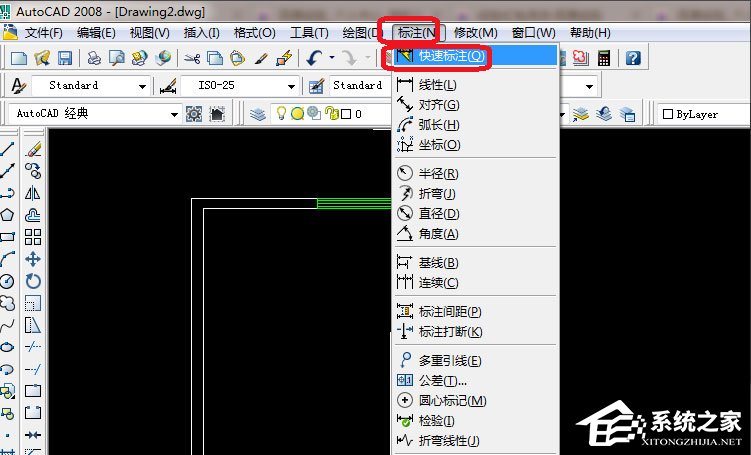

    1、单击标注，选择快速标注；
    AutoCAD 2008怎么标注尺寸？
    AutoCAD 2008怎么标注尺寸？

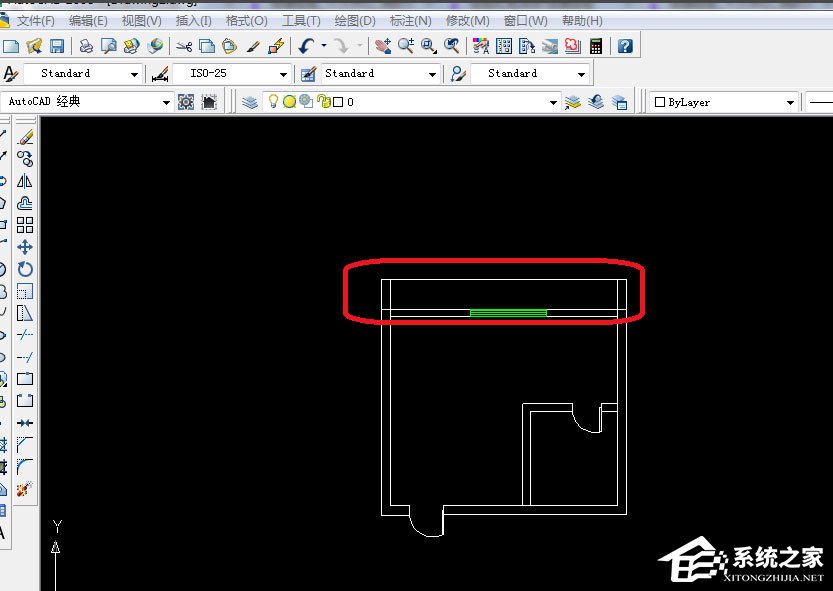

    2、在进行四边选择如下图可以所显示；
    AutoCAD 2008怎么标注尺寸？
    3、在进行拉动就出现如下图；
    AutoCAD 2008怎么标注尺寸？
    4、在单击格式-标注样式；
    AutoCAD 2008怎么标注尺寸？

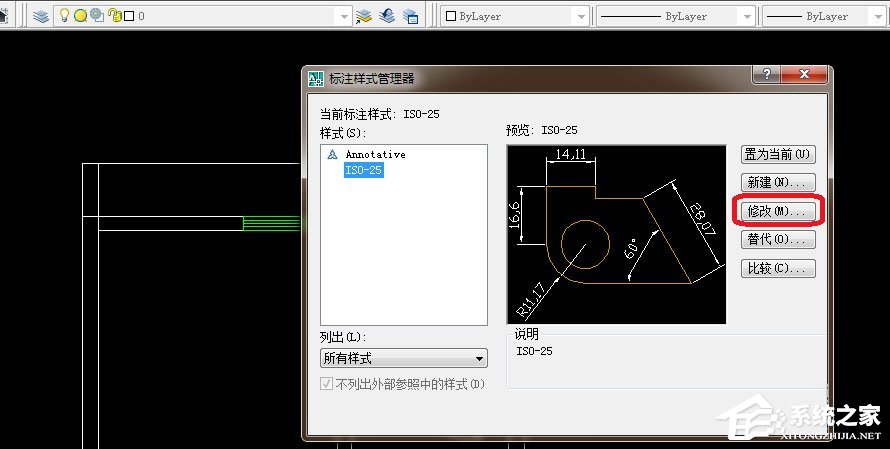

    5、选择修改；
    AutoCAD 2008怎么标注尺寸？
    6、选择符号和箭头，第一个建筑标记，第二个建筑标记；
    AutoCAD 2008怎么标注尺寸？

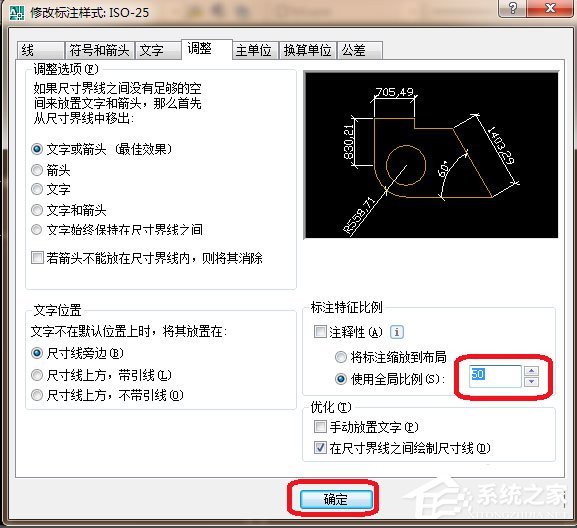

    7、在选择调整，使用全局比例为50；
    AutoCAD 2008怎么标注尺寸？

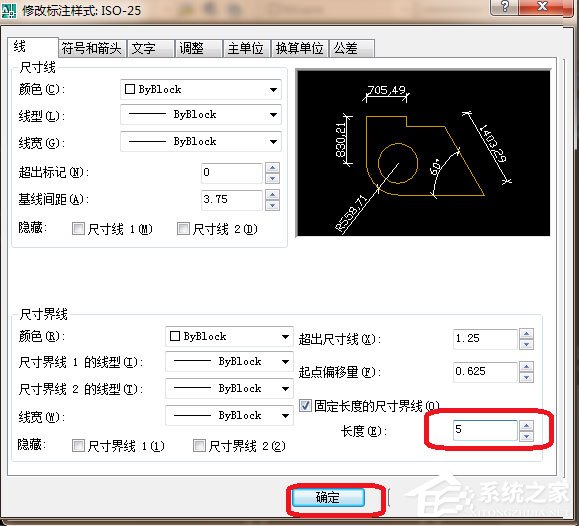

    8、在选择线长度为5就可以了；
    AutoCAD 2008怎么标注尺寸？

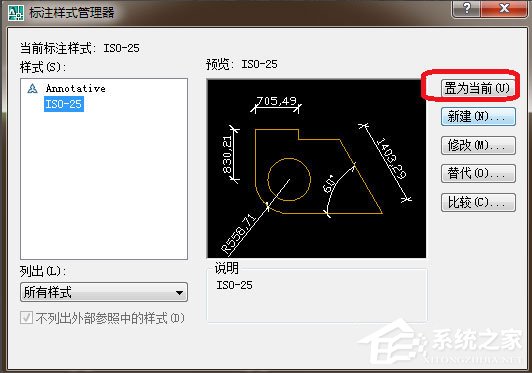

    9、单击置为当前，意思设置为生效；
    AutoCAD 2008怎么标注尺寸？

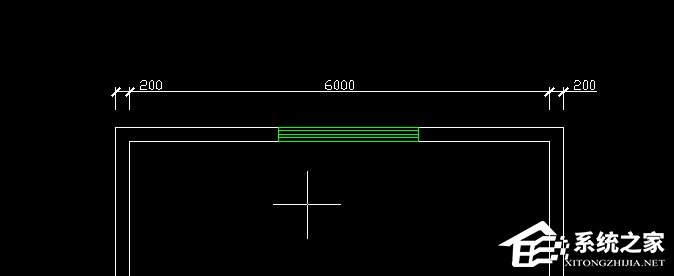

    10、如果下图就出现标注了。
    AutoCAD 2008怎么标注尺寸？
