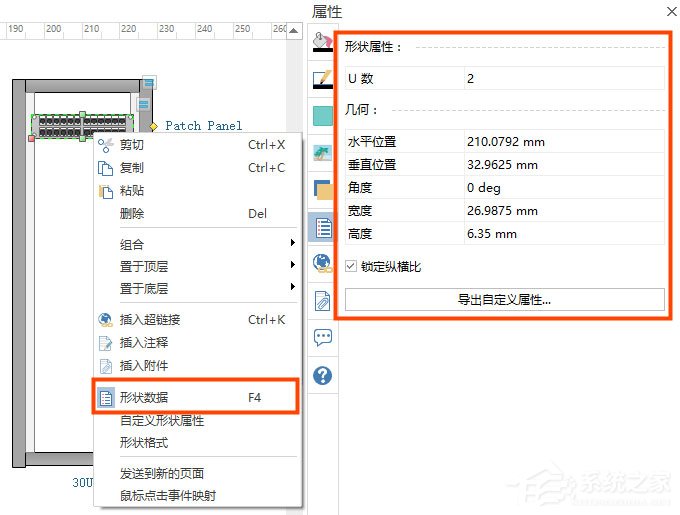

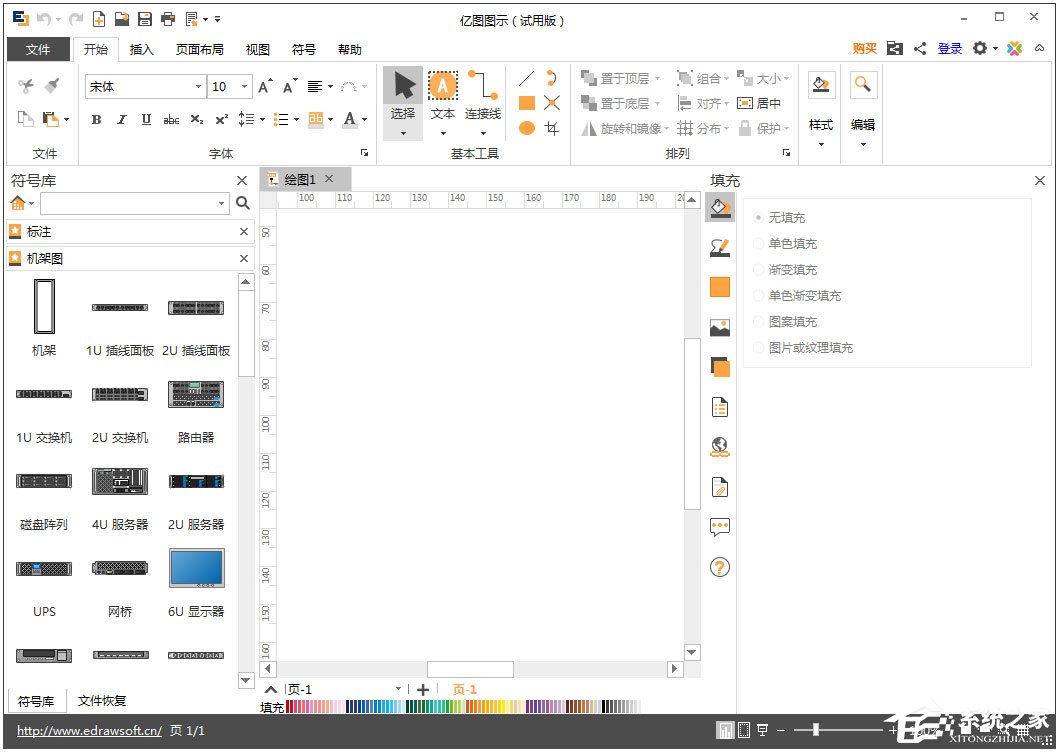

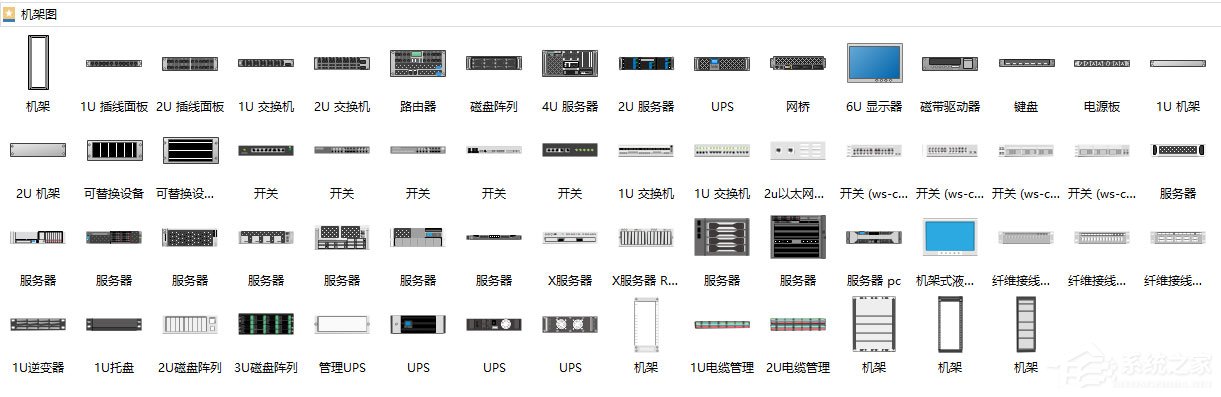

对于从事网络工程的小伙伴来说，绘制机架图是一件非常重要的事，因为机架图可以帮助工作人员了解机柜里的设备安装情况。那么，机架图要怎么绘制呢？很简单，拥有Edraw Max软件就能够轻松绘制，下面，我们就一起往下看看Edraw Max绘制机架图的方法吧！ 方法步骤 1、打开亿图软件，选择“新建”，在&37. 世界说大很大，说小很小。大到走了那么久，还没跟对的人相遇，小到围着喜欢的人绕一圈，就看到了全世界。ldquo;预定义模板和例子”中选择“网络图”，然后从右侧模板中选择机架图，双击进入绘图页面，左边会出现机架图符号库；  2、亿图提供了大量绘制机架图所需要的图形、符号，包括系列设备、路由器、UPS、监视器、机架、磁盘阵列、磁带驱动器、网桥、可替换设备等。所有的符号都是矢量图，可随意设置U号。只需从符号库里拖拽所需的符号，然后就会自动弹出设置U号的窗口；  3、从页面左边的符号库拖拽需要的设备图形；  注意：设备图形可以吸附到机架上。当拖拽一个设备图形到机架时，机架上就会出现蓝色的X形连接点。当设备的两端变成红色的就意味着它们已经吸附在一起了。 4、双击设备图形的左半边可以编辑U号，双击设备图形的右半边可以编辑描述； 5、使用图形储存数据，右击图形，并在右键菜单中选择定义形状数据。在弹出的对话框输入想要存储的数据值；  6、导出数据报告：鼠标右键选择“形状数据”，或者点击视图栏下的数据按钮，形状数据窗口就会出现在绘图页面的右侧。点击窗口顶端的导出按钮，就会出现数据报告的对话框；  7、打印：当机架图完成以后，可以打印或者导出与他人分享，在文件菜单下可以找到打印选项； 8、导出：亿图支持多种导出格式，比如Office格式、PDF和很多图片格式。可以在文件菜单中，点击“导出和发送”，也可以使用绘图页面最上方的快捷导出按钮。  |
