| 文章 | Edraw Max怎么绘制电路图？亿图图示绘制电路图的方法 |
| 分类 | 教程攻略 |
| 语言 | zh-CN |
| 大小 | |
| 版本 | |
| 下载 |
|
| 介绍 |

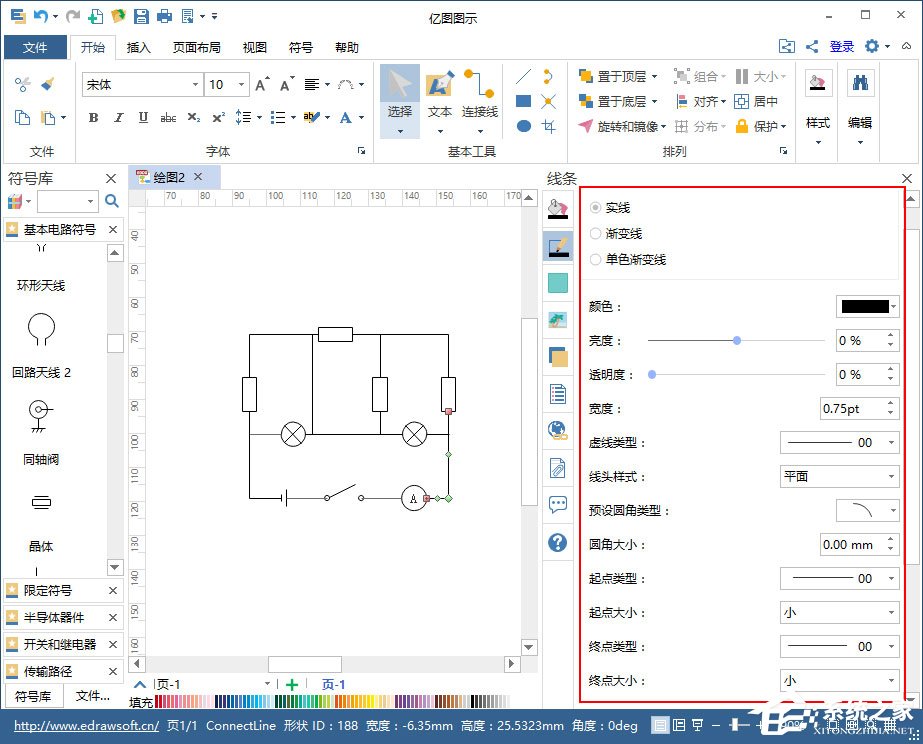

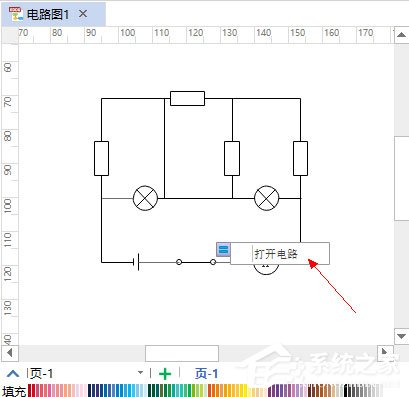

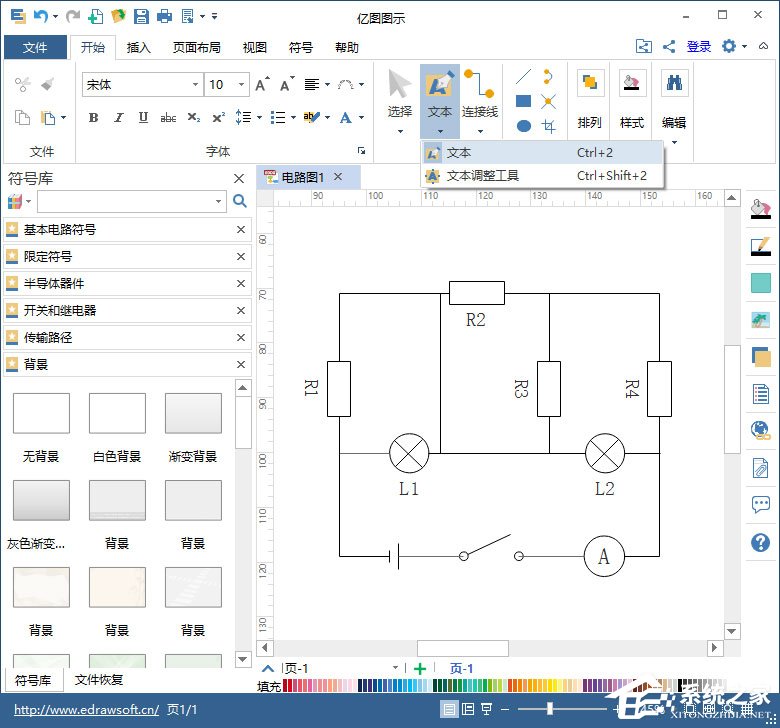

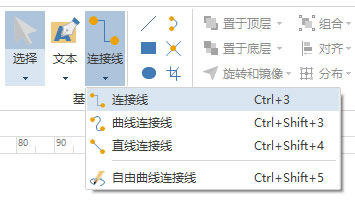

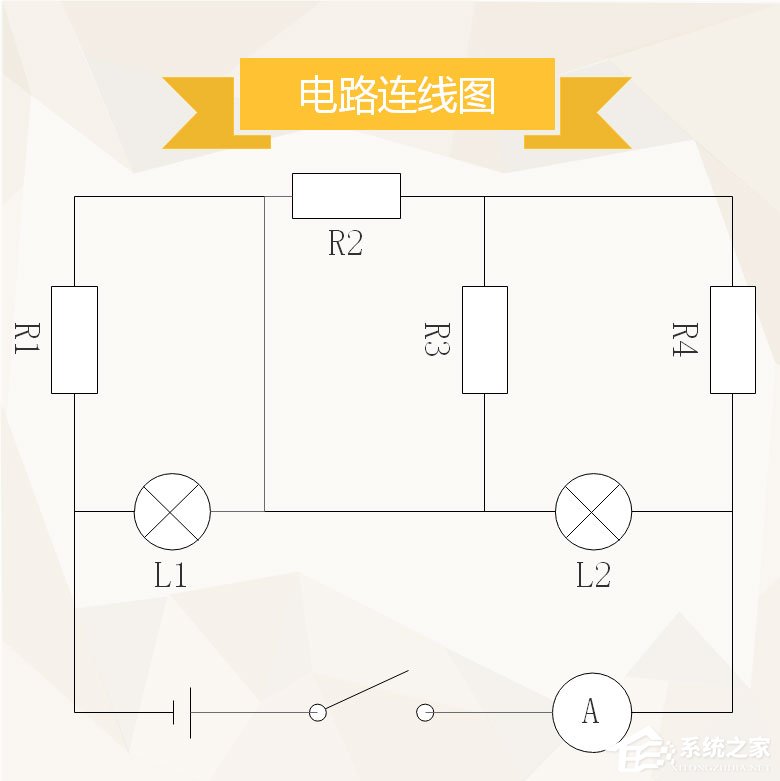

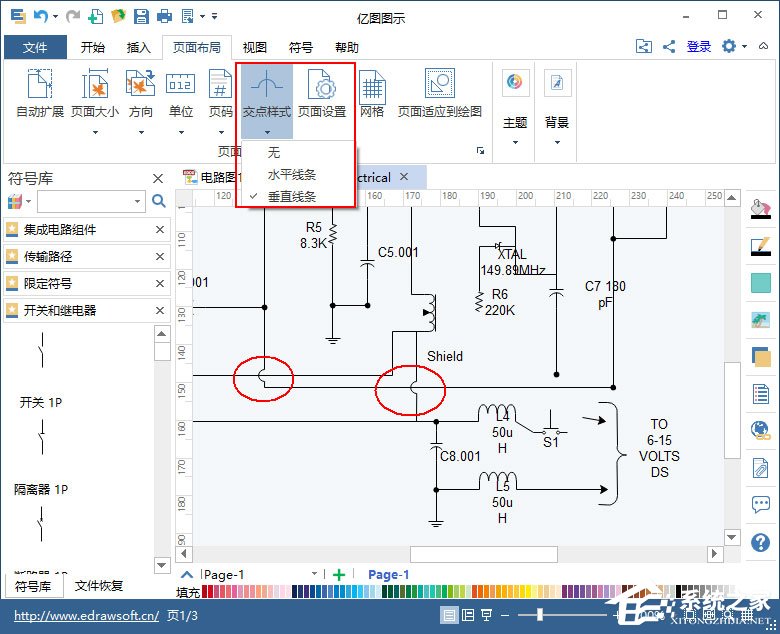

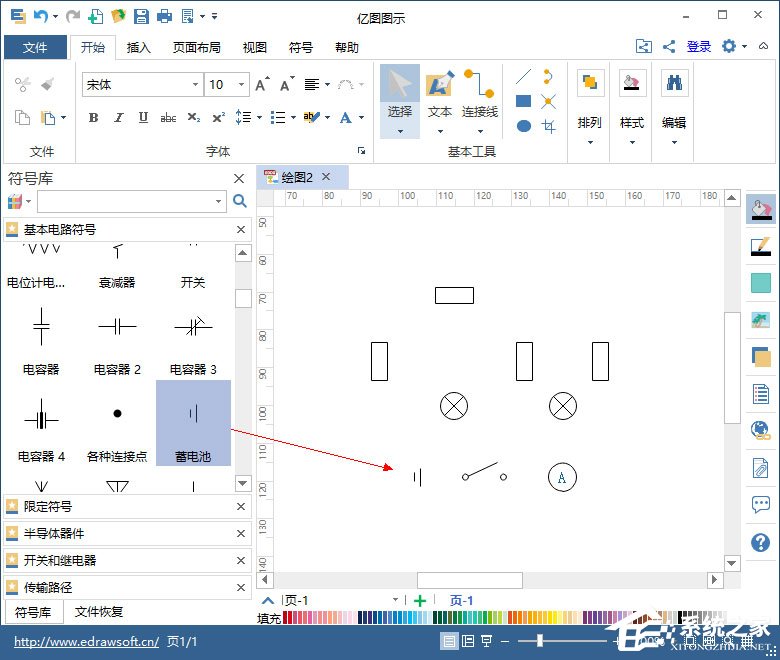

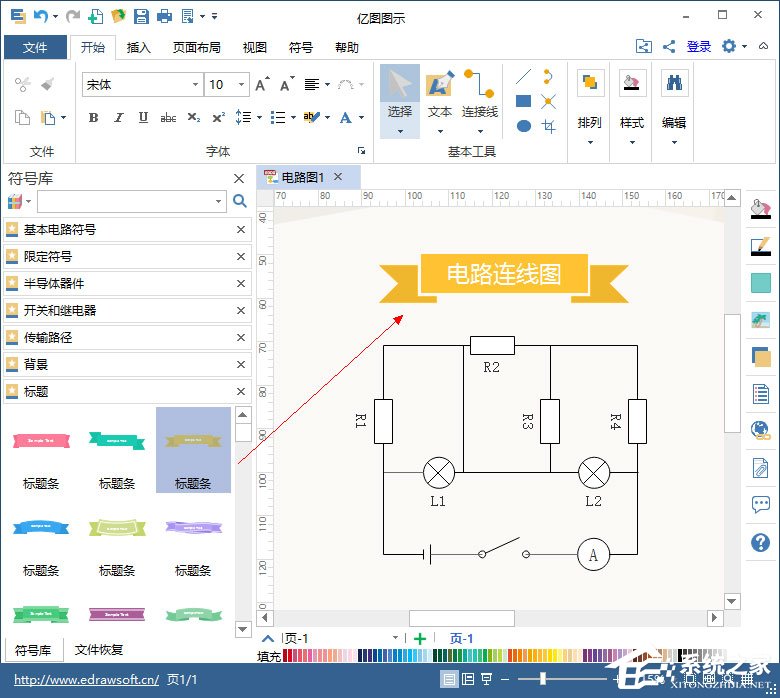

学会绘制电路图，是每个电工工作者必须掌握的一门技术，尽管对于富有经验的工作者来说绘制电路图是很简单的一件事，但对于刚接触电工行业的工作者来说，却是非常难的一项操作。所以，下面小编要以Edraw Max为例，向大家分享一下Edraw Max绘制电路图的方法。 方法步骤 一、新建基本电路 打开亿图图示软件，鼠标单击“新建”-“工程”-“基本电路”，然后点击右侧面板中的“创建”。  如果需要相关的例子参考，也可以鼠标左键双击下方“例子”中的样式，启动例子，作为绘图参考。 二、电路图绘制 使用亿图图示软件绘制电路图，基本包括以下三个步骤：电子元件布局、电路图连线、美化电路图。小编以一个简单的基本电路为例子，教会大家如何按步骤完成电路图的绘制，并顺便讲解亿图绘制电路图的一些特点。  三、电子元件布局 电子元件是组成电路图的基本单元，也是绘制电路图的基础符号。在亿图图示软件的“符号库”中，您可以找寻到各种电子元件符号，然后将所需的电子元件符号从“符号库”拖动至画布中即可。另外，开关以及电源符号也应该拖动至画布中。  对于简单的电路图，我们可以先对电子元件做基本的布局，后续再连接优化。倘若电路图较为复杂，则建议是边布局边连线。 四、电路图连线 在亿图图示软件设置面板区域，选择“开始”-“连接线”（或使用快捷键Ctrl+3）。  系统默认的连接线符号是带箭头，此处可以在右侧属性面板里进行修改，同时也可以按照个人的需求，对连接线的粗细、颜色以及圆角类型等属性进行设置。  特色功能一：亿图图示每个电子元件符号右上角都有一个浮动按钮，选择不同的状态，画布上的符号状态随即发生变化，无需另外从符号库里置换符号。  特色功能二：使用连接线的时候，当连接线接近电路符号的时候，系统会自动将线条吸附在电路符号上。  特色功能三：对于复杂的电路图，开启“交点样式”的功能后，当线条交叉的时候，会生成拱形交叉。此功能可以避免误读电路图。  五、美化电路图 在这一个过程中，我们需要为电路图标注代号、添加背景、添加标题栏等，目的是完善电路图。 1、标注代号：标注代号的方式有两种。一种方法是在亿图图示软件设置面板区域，选择“开始”-“文本”（或使用快捷键Ctrl+2），鼠16. 失恋不失志。失恋后决不萎靡不振，失去对事业追求的志向和信心。标拉动出一块空白区域，输入文本内容。另外一种比较简单，可以直接鼠标双击电子元件即可输入文本。  2、添加背景和标题栏：在符号库中搜索背景，选择合适的背景图样式拖动至画布中，系统就会为之一键生成。添加标题栏的方式也同样如此，但需要修改文本。  六、其他注意事项 1、如果电路图周边有很多空白，可以选择鼠标右键“页面适应到绘图”。 2、亿图图示软件支持打印功能，在顶部菜单有对应的操作按钮。 3、电路图支持导出为png、jpg、pdf，以及office软件的相关格式。 |
