文章 CAD如何绘制圆角？AutoCAD2014绘制圆角的方法步骤
分类 教程攻略
语言 zh-CN
大小
版本
下载 暂无下载
介绍
    AutoCAD2014是一款功能非常强大的图纸绘制软件，应用范围非常广泛，可用于机械建筑行业，服装，家具等行业，功能非常强大。使用AutoCAD2014绘制图纸的时候，我们总是经常会需要画各种各样的圆角，很多朋友都表示圆角很难绘制。所以，针对这一问题，小编这就要来教教大家AutoCAD2014绘制圆角的方法步骤。
    方法步骤

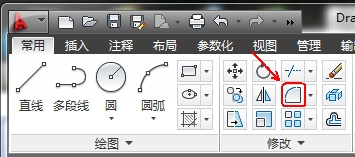

    1、选择AutoCAD2014“修改”工具栏“圆角”，或执行命令FILLET；
    AutoCAD2014绘制圆角的方法步骤
    2、AutoCAD2014命令提示：FILLET选择第一个对象或［放弃（U） 多线段（P） 半径（R） 修剪（T） 多个（M）］：（在这个提示下选择半径（R55. 人生得你一人足矣，我别无她求，即使给我金山银海来交换你，我也会视之为粪土，只因你在我的内心岂止是价值连城，简直是无价之宝。）或在命令行中输入R后按空格键；
    AutoCAD2014绘制圆角的方法步骤
    3、 FILLET指定圆角半径《0.0000》：（指定圆角半径）如输入圆角半径100，后按空格键；
    AutoCAD2014绘制圆角的方法步骤

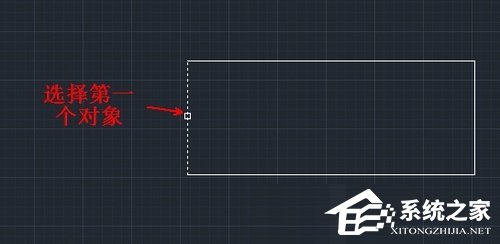

    4、FILLET选择第一个对象或［放弃（U） 多线段（P） 半径（R） 修剪（T） 多个（M）］：（在绘图窗口中选择第一个对象）；
    AutoCAD2014绘制圆角的方法步骤
    AutoCAD2014绘制圆角的方法步骤

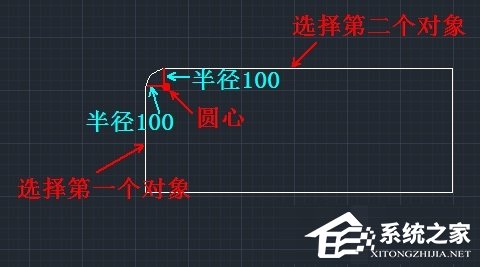

    5、FILLET选择第二个对象，或按住Shift 键选择对象以应用角点或［半径（R）］：（在绘图窗口中选择第二个对象）即可。
    AutoCAD2014绘制圆角的方法步骤
    AutoCAD2014绘制圆角的方法步骤
