    最近有AutoCAD用户反映，因为工作的原因需要绘制锯齿盘图纸，但由于用户之前从来没有绘制过这种类型的图纸，所以一时之间绘制不出来，这让用户非常烦恼。那么，AutoCAD怎么画锯齿盘图纸呢？具体的绘制方法我们就一起往下看看吧！
    方法步骤

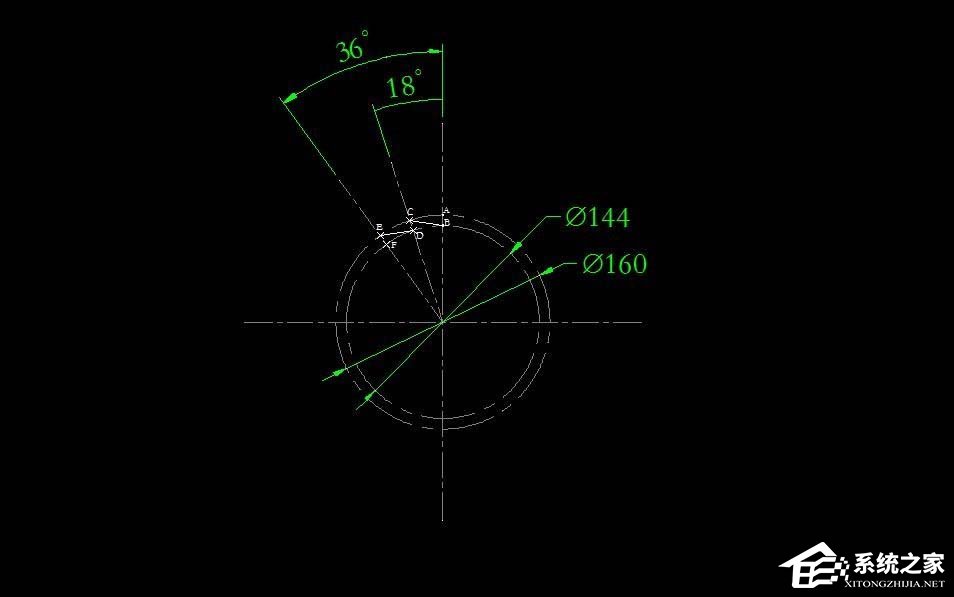

    一、打开CAD进入绘图界面；
    1、以任意位置先做一个十字的中心线，设置好线型，颜色。
    2、以中心线的交点为圆心绘制直径160和直径144的圆（这两个圆是做辅助用的）。
    3、输入直线命令（简写：L）以中心线的交点为直线的起点，做角度线（126度），直径长度只要超过直径160的圆就可了。
    4、重重直线命令，再绘制一条角度线（162度）。
    AutoCAD画锯齿盘图纸40. 时间如轮盘流转，爱情在酒影中烙印分离的宿命；光阴似流星飞逝，伤口在烟雾中凝结痛楚的疤痕。也许下站就是幸福。

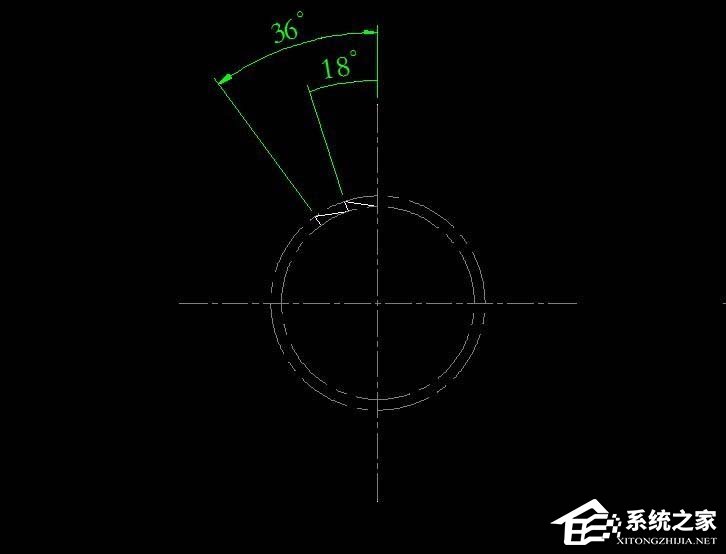

    二、角度线绘制好之后，再利用直线命令，将BCDEF这五个点按顺序连接起来，效果如图；
    AutoCAD画锯齿盘图纸

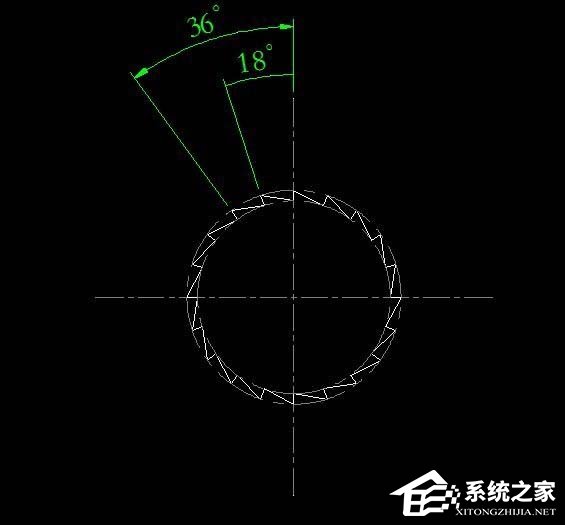

    三、利用陈列命令（简写：AR，用环形陈列）；
    AutoCAD画锯齿盘图纸
    四、主轮廓完成之后，开始绘制里面的图形元素（弧形腰形孔、圆孔）；
    1、利用直线命令，先绘制两条角度线，一条是126度，另一条是162度。
    2、利用圆的命令，以十字中心线的交点为圆心，绘制一个直径为100的圆（做中心圆用）。
    3、利用偏移命令（简写：O），将直径100的圆内、外各偏移一次，偏移距离为5。
    4、找到126度的线与直径100的圆的交点为圆心，绘制一个半径为5的圆。
    5、找到162度的线与直径100的圆的交点为圆心，绘制一个半径为5的圆。
    6、修剪半径为5的圆以外的部分，效果如图。
    7、找到垂直中心线与直径100的圆的交点为圆心（上下各有一个点），绘制一个直径10的圆。
    8、以十字中心线的交点为圆心，绘制一个直径为36的圆。
    AutoCAD画锯齿盘图纸
    五、利用镜像命令（简写：mi）；
    1、将左边的弧腰形孔为镜像对象，十字中心线的垂直线为镜像点。
    2、将上半部分的两个弧形腰形孔为镜像对象，十字中心线的水平线为镜像点。

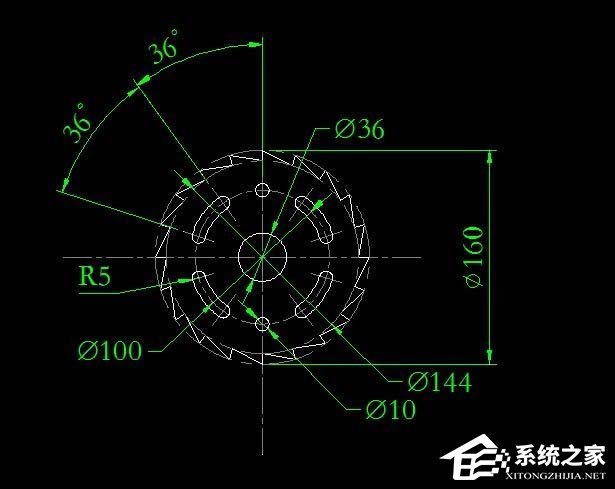

    六、镜像完成后，再做最后的整理和标注，效果如图。
    AutoCAD画锯齿盘图纸
