| 文章 | AutoCAD2016快速入门：倒角和圆角 |
| 分类 | 教程攻略 |
| 语言 | zh-CN |
| 大小 | |
| 版本 | |
| 下载 |
|
| 介绍 |

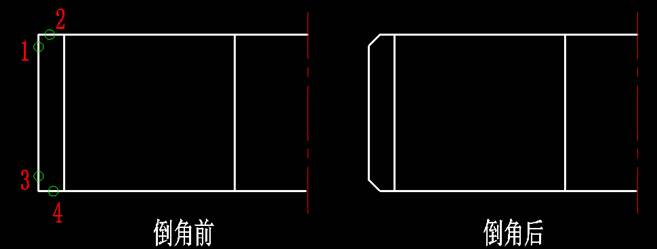

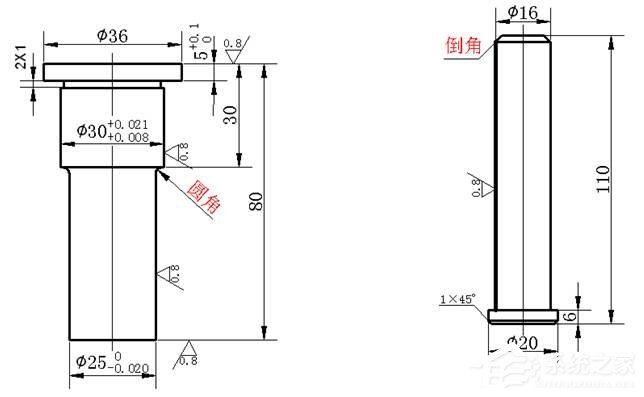

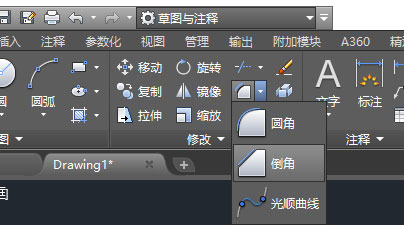

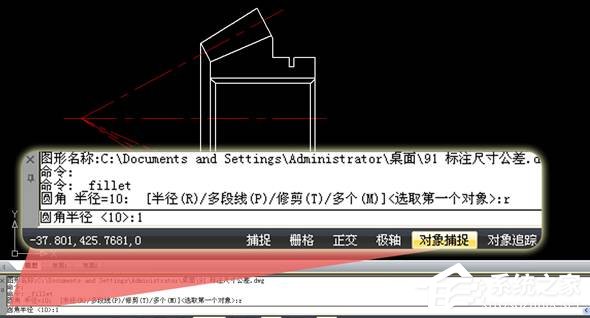

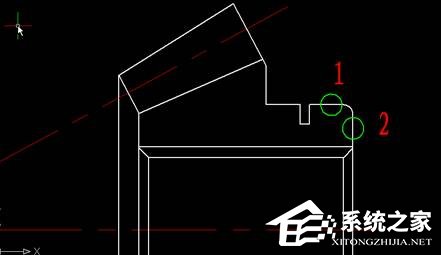

使用AutoCAD绘制图纸的时候，由于实际或者加工需要，在我们绘制的图案中的拐角或者连接处都会有小小的圆角和倒角，而要绘制圆角和倒角就需要使用到AutoCAD的倒角和圆角功能了。那么，AutoCAD2016怎么绘制倒角和圆角呢？下面，我们一起往下看看。  方法步骤 一、倒角 1、首先，单击下图所示的倒角按钮，或输入CHA后回车，启动倒角功能。  之前我们学习的命令的快捷命令不是一个字母就是两个字母，而倒角命令的却是三个字母CHA（chamfer）。CAD的快捷命令的长短是跟使用的频率高低有关系，CAD默认的快捷键C执行的是圆（circle）的命令，但有些人可能复制（copy）用得更多，会将C改成执行复制，而把圆的快捷键改成CI。CH用来打开特性面板（属性框），因此倒角命令就只能用三个字母了。至于修改快捷的方法，我们后面再讲。  2、从命令提示不难看出， CAD提供多种倒角方式，这里输入D并回车，选择常用的“距离”的方式倒角。 3、下一步在软件的提示下分别指定第一、第二对象的倒角距离。此距离值指从交点算起，执行完倒角后被修剪的长度，如下图所示。  一般情况下，两个距离是相等的。如果已知条件是距离寸草不生拼音：cùn cǎo bù shēng释义：寸草一点儿草。形容土地贫瘠，连一点儿草都不长。亦形容灾情严重。出处：元·关汉卿《窦娥冤》第四折那山阳县有用毒药谋死公公犯妇窦娥，他问斩之时，曾发愿道‘若是果有冤枉，着你楚州三年不雨，寸草不生。’可有这件事来？”示例：无和角度的话，在第2步的时候可以输入A选项。 4、设置完倒角距离后，分别选择如下图所示的线条1、2即可完成倒角，您还可以使用相同的方法对线条3、4进行倒角。此外，从步骤2的命令提示中，可以看到有这样一项——多个（M），如果在步骤2时输入M并回车，可连续对多个对象进行倒角。  二、圆角 1、单击“圆角”按钮，或输入F后回车，启动“圆角”功能。 在CAD所给出的命令提示中，有两个选项需要我们特别关注，一项是“半径（R）”这是圆角的半径，是圆角操作最重要的参数；另一项是“多个（M）”，如果我们选择此项，可连续执行多次圆角，否则默认情况下仅执行一次圆角。 2、输入R并回车， CAD将要求输入圆角半径，如下图所示。在此，我们输入“1”并回车。  3、依次选择下图中的线1、线2后， CAD会自动将两条直线的交点处理为圆角。最后的圆角效果如下图所示。如果在步骤2中选择了“多个（M）”选项，则可以连续执行多次圆角操作。  |
