    AutoCAD作为一款专业的计算机辅助设计软件，拥有非常丰富的标注类型，其中基本的标注类型为线性标注、径向标注、角度标注、同基准标注和弧长标注等，这些标注的添加方法大同小异，各有各的特色。下面，我们就一起往下看看AutoCAD2016添加标注的方法吧！
    方法步骤
    一、线性标注
    线性标注是建筑、机械等各类图纸应用得最多的标注形式，它用于标注图形水平和竖直方向的尺寸。创建线性标注的基本方法如下：

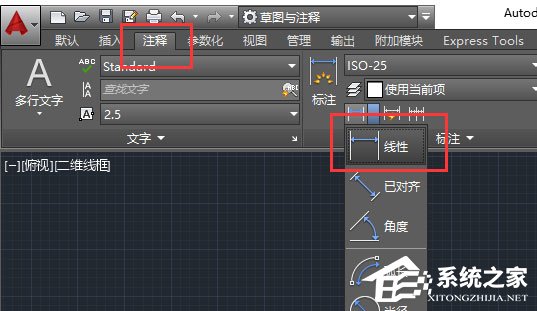

    1、选择“线性”标注功能；
    AutoCAD2016快速入门：添加标注
    2、分别指定点1、点2作为线性标注的起点和终点；
    AutoCAD2016快速入门：添加标注
    3、移动鼠标，将标注放置于适当位置，完成水平标注；
    AutoCAD2016快速入门：添加标注

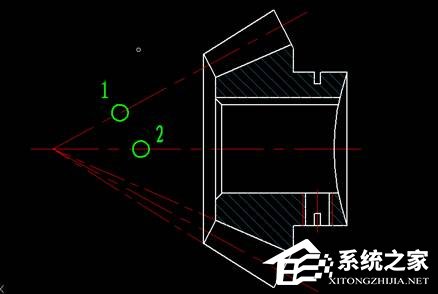

    4、再次启动线性标，用与上述相同的方法指定点3、点4，如下图；
    AutoCAD2016快速入门：添加标注

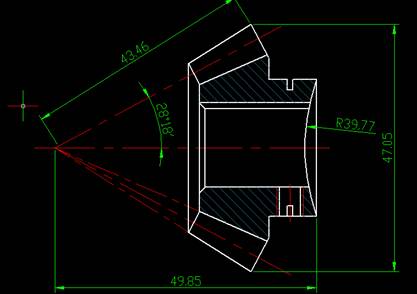

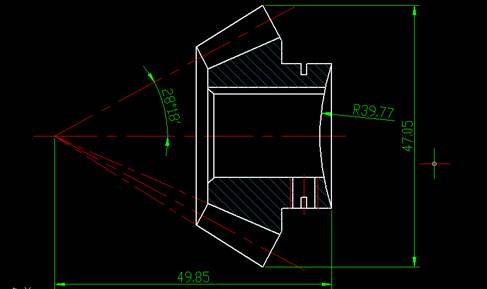

    5、移动鼠标，将标注移至适当位置，完成垂直标注。
    AutoCAD2016快速入门：添加标注
    二、对齐标注
    村学究语拼音：cūn xué jiū yǔ释义：指迂腐浅陋的言辞。出处：无示例：这是一个严肃的问题，决不允许使用村学究语。 　　对齐标注跟线性标注类似，主要用于标注倾斜的尺寸，标注线与所标注的图形平行。基本操作如下：
    1、选择“对齐”标注功能；

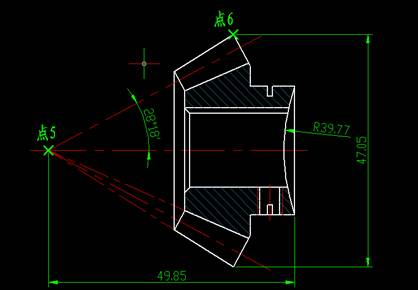

    2、指定对齐标注的起点和终点——点5、点6，如下图；
    AutoCAD2016快速入门：添加标注
    3、将标注移至适当位置，单击鼠标，完成对齐标注的添加。
    AutoCAD2016快速入门：添加标注
    三、角度标注
    顾名思义，角度标注就是用来标注角度值的。
    1、选择“注释》标注”面板上的角度标注功能；
    2、分别选择标注对象——线1和线2，如下图所示；
    AutoCAD2016快速入门：添加标注
    3、随着光标的移动，角度标注也在不断变化。将光标移动到适当位置并单击，完成角度标注。
    AutoCAD2016快速入门：添加标注
    四、半径标注
    半径标注用于标注圆或弧的半径，直径标注类似。
    1、选择“注释》标注”中的“半径”标注功能；

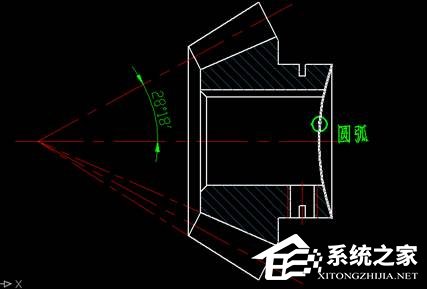

    2、选择下图所示的圆弧；
    AutoCAD2016快速入门：添加标注

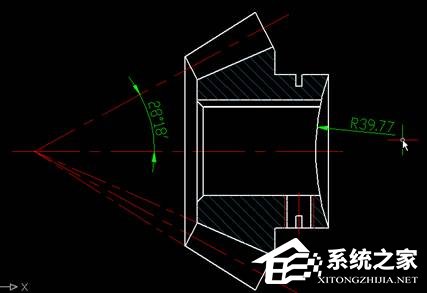

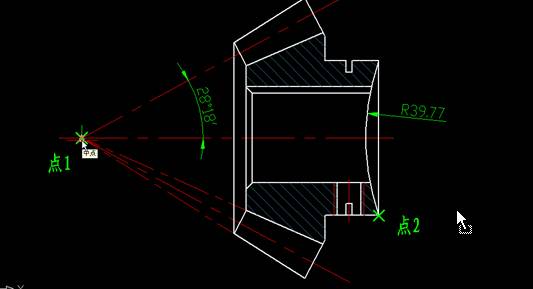

    3、移动鼠标，将半径标注放置于适当的位置，完成半径标注。
    AutoCAD2016快速入门：添加标注
