    我们在学习使用CAD相关软件的时候，总要选择一款趁手的CAD看图软件，方便我们对CAD图形进行观看和一些基础的操作。今天小编给大家推荐一款十分好用CAD看图软件，同时讲述一下使用这款软件如何绘制圆弧，快搬上小板凳一起学习一下吧！
    操作方法：
    以绘制一个角度60°，半径10，弦方向水平的圆弧为例：
    　　第一步：

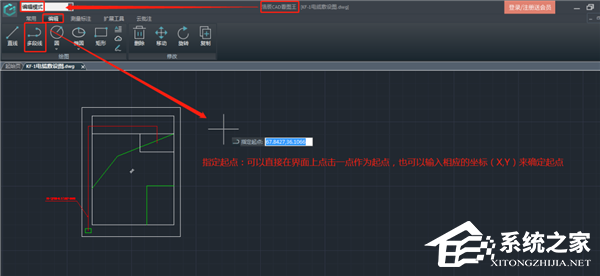

    在浩辰CAD看图王电脑版中打开图纸，界面左上角将【览图模式】切换成【编辑模式】；
    选择【编辑模式】下的【编辑】菜单栏，点击【多段线】命令，在界面上指定圆弧的起点；
    如何使用浩辰CAD绘制圆弧
    第二步：

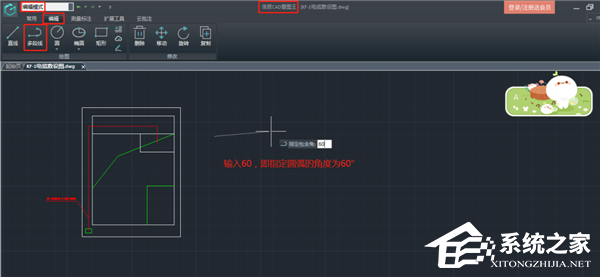

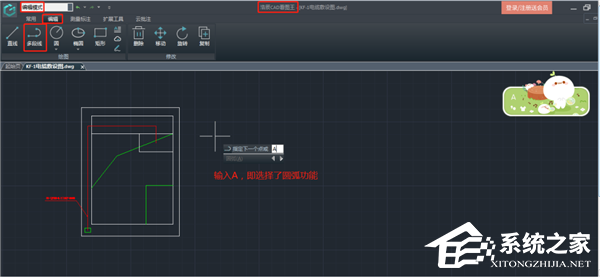

    根据界面上的对话框提示，先输入：A，进入圆弧功能；再输入：A，进入圆弧角度的设置；输入圆弧的角度：60；
    如何使用浩辰CAD绘制圆弧
    第三步：

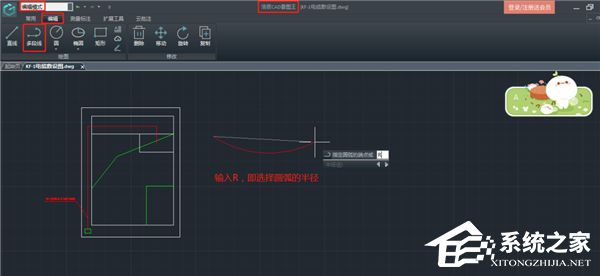

    圆弧的角度确定了，我们来确定圆弧的半径。输入：R，进入圆弧半径设置；输入圆弧半径为10；
    如何使用浩辰CAD绘制圆弧
    第四步：

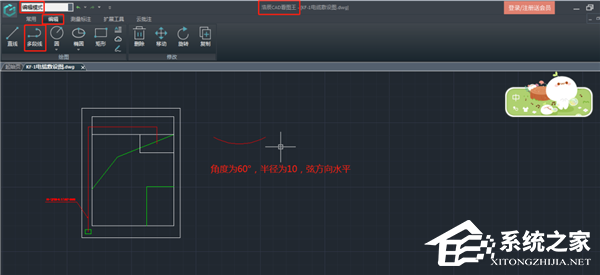

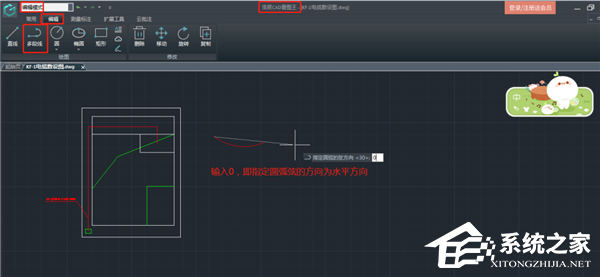

    最后我们来指定圆弧弦的方向。输入：0，则圆弧弦的方向为水平。然后：回车。这样角度为60°，半径为10，弦方向水平的圆弧就绘制好了。
    如何使用浩辰CAD绘制圆弧
    以上就是所有的使用浩辰CAD绘制圆弧的方法教学了，希望对你有所帮助，后续持续更新，快来关注系统之家吧！
