文章 UG工程图使用什么打开？使用CAD打开UG工程图的方法
分类 教程攻略
语言 zh-CN
大小
版本
下载 暂无下载
介绍
    UG工程图应该使用什么软件的打开？能使用CAD查看UG工程图吗？今天小编为大家带来了使用CAD软件打开UG工程图的方法，如果您也想使用CAD软件打开UG工程图但是不会操作的话，就请查看这篇教程学习一下吧。
    具体步骤：
    在ug中进行如下操作。
    1、从建模转换到UG制图，做好图之后进行保存；
    2、点击 文件-导出-2D Exchange，出现2DEXCHANGE选项在文件栏中点选 “显示部件”；
    3、在要导出的数据栏中点选 “图纸”，并且在下拉栏中选择 “当前图纸”；
    4、等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改，之后在建模里面画好图之后，转换到 制图51. 遇到你之前，世界是一片荒原，遇到你之后，世界是一个乐园，过去的许多岁月，对我像一缕轻烟，未来的无限生涯，因你而幸福无边。 模块的时候，会出现对话框，如图：

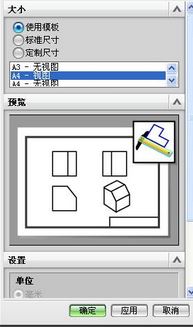

    UG工程打开
    5、选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定即可！
    接着我们就可以使用cad打开UG转出的工程图，如图：
    UG工程打开
    一：选显示部件；
    二：输出至那里要选择建模；
    三：输出为那里可以选择 DXF或者DWG；
    四：“DXF文件”那里是选择输出文件的保存位置！
