    近日有一些小伙伴咨询小编AutoCAD 2010怎么设置表面粗糙度符号?下面就为大家带来了AutoCAD 2010设置表面粗糙度符号的方法，有需要的小伙伴可以来了解了解哦。

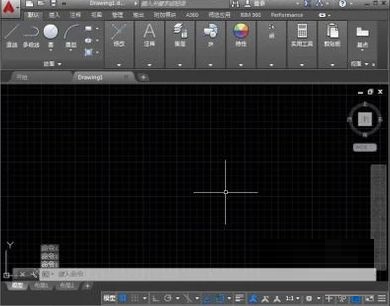

    第一步：首先我们打开AutoCAD 2010软件，进入AutoCAD 2010的操作界面(如图所示)。

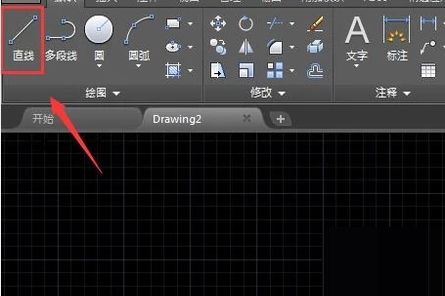

    第二步：在该界面内找到直线命令(如图所示)。

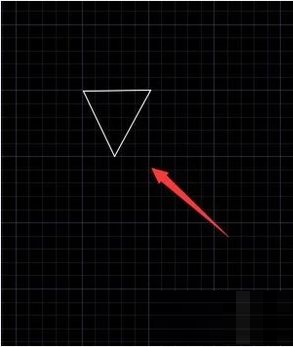

    第三步：使用直线命令在绘图区里绘制一个三角形(如图所示)。

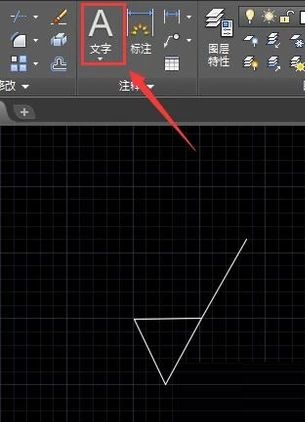

    第四步：在三角形的右侧边上画出粗糙度斜边，在菜单区里找到文字命令(如图所示)。

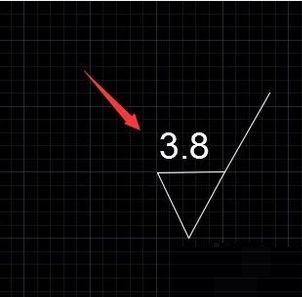

    第五步：使用文字工具在粗糙度上输入粗糙度的大小(如图所示)。

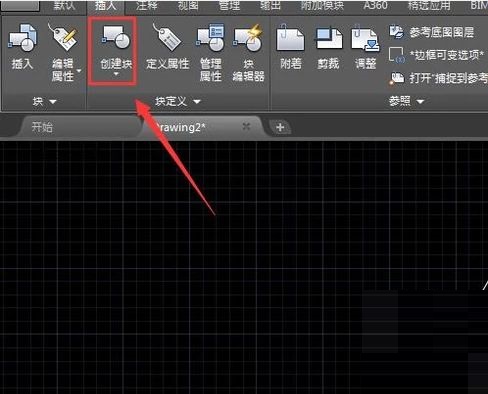

    第六步：输入文字后粗糙度符号就画好了，在菜单里找到插入菜单，点击插入菜单，在其内找到创建块选项(如图所示)。

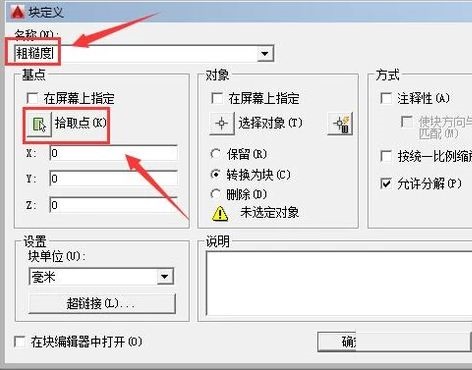

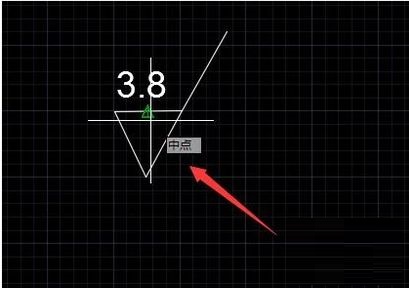

    第七步：点击拾取点选项，进入绘图区，在绘图区里选择三角形的一边的中点作为基点(如图所示)。

    第八步：选择基点以后，按下回车键进入块定义对话框，再找到拾取对象选项(如图所示)。

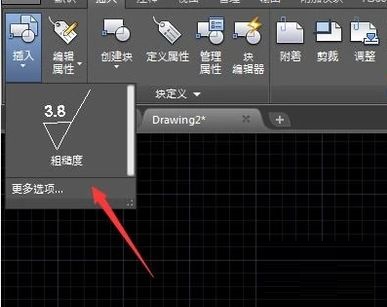

    第九步：拾取对象后，按下回车键回到块定义对话框，点击确定，再在菜单区里找到插入选项，插入选项内找到我们定义的块(如图所示)。

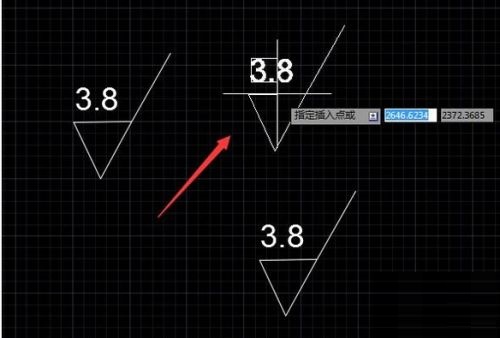

    第十步：选择定义的块，在绘图区里只需要只需要指定基点我们的粗糙度就画出来了，以后只要更改粗糙度大小就可以了(如图所示)。
