    对于刚接触autocad2009的新手用户来说，可能还不知道倒角功能怎么使用?那么下面小编就为大家讲解一下autocad2009倒角功能的使用方法，希望可以帮助到大家哦。

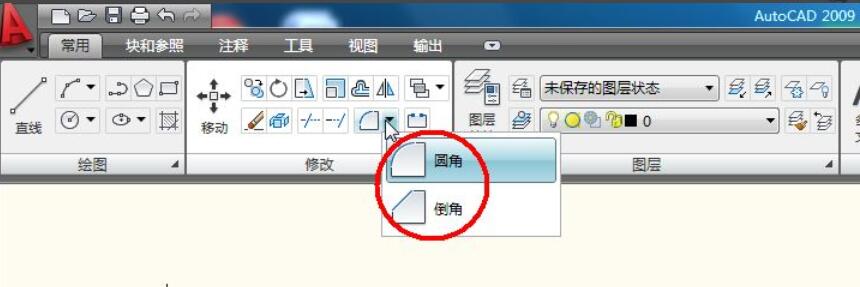

    首先，打开autocad2009，画一个简单的直角，接下来，对这个直角进行倒圆角操作。
    CAD2009中倒角功能怎么使用

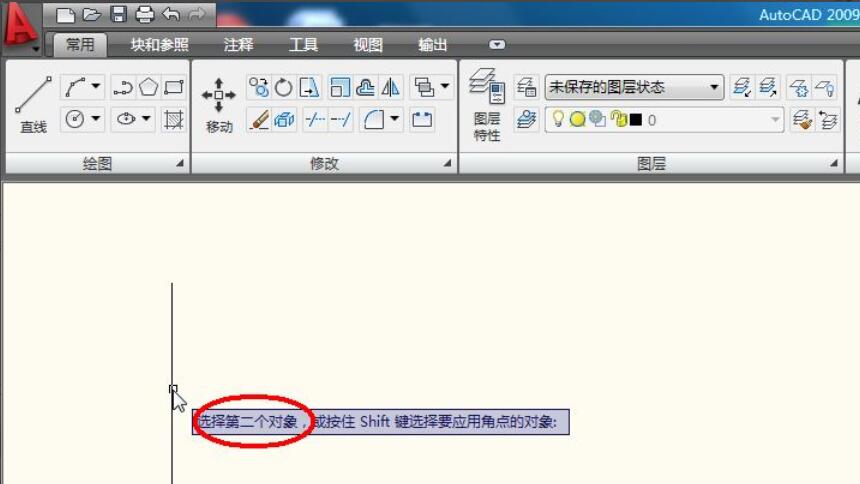

    依次选择倒圆角所需要的第一对象和第二对象，然后你会发现，接下来直角没有任何变化，依然是很尖锐。
    CAD2009中倒角功能怎么使用

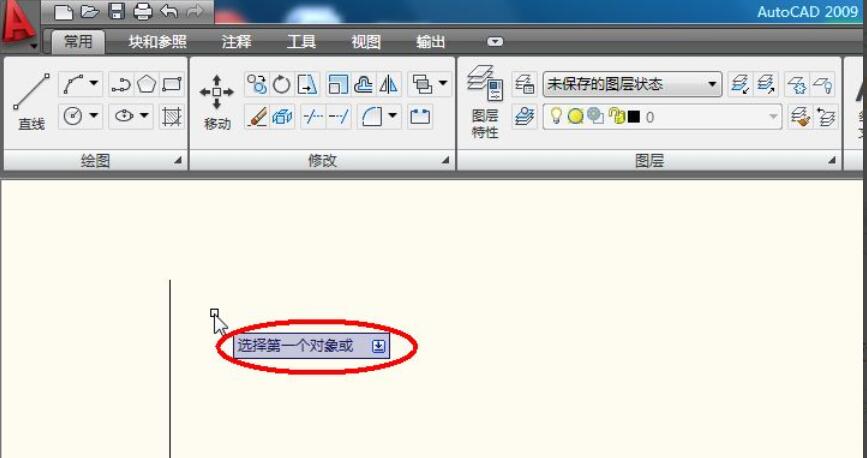

    细心的朋友会发现，点击倒圆角命令后，提示你“选择第一个对象”后边还有一个向下的箭头，这就是刚才倒角失败的原因所在，这时不应该选择第一个对象，而是按键盘上的“向下”的鼠标键。
    CAD2009中倒角功能怎么使用

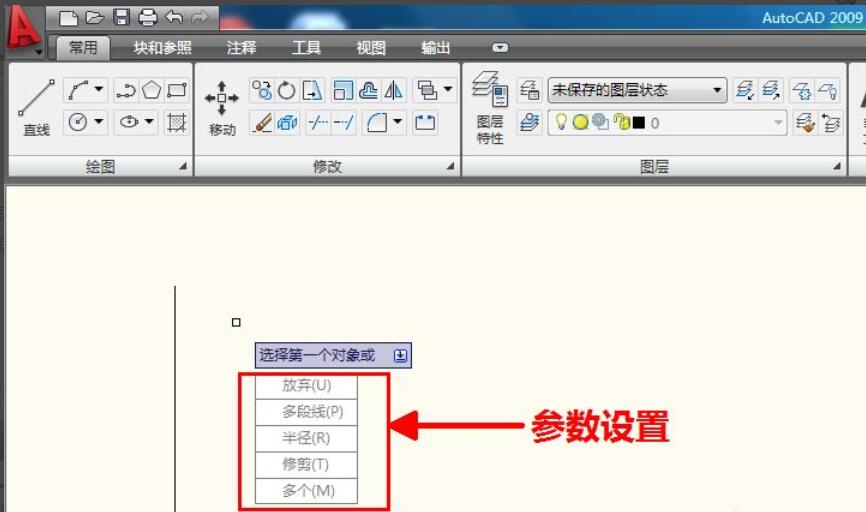

    点击倒角命令，然后按向下箭头，这时会出现倒圆角的参数，选择“半径”，设置半径的参数为5mm。
    CAD2009中倒角功能怎么使用

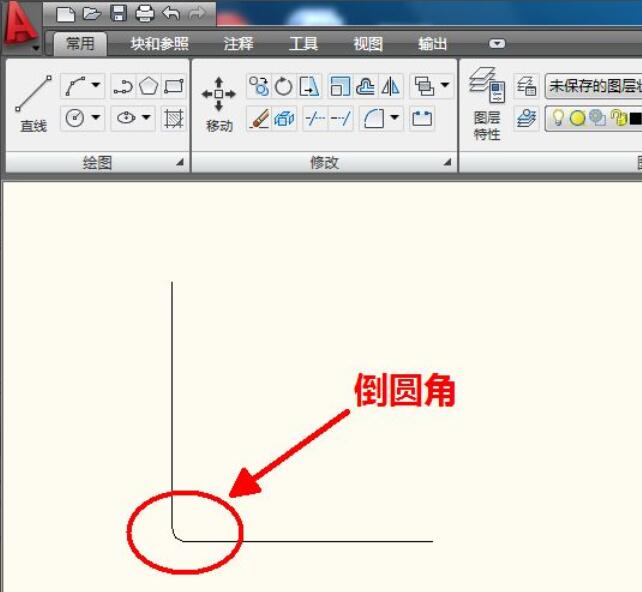

    然后再依次选择第一对象和第二对象，这时倒圆角操作就成功了，如下图所示。
    CAD2009中倒角功能怎么使用

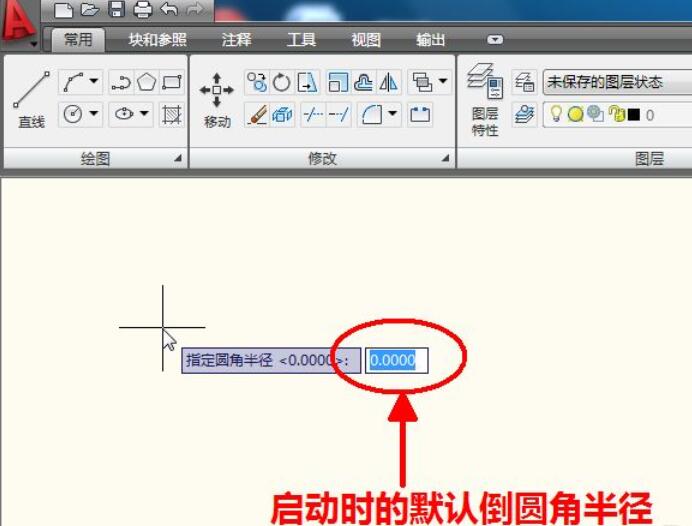

    这时，不要关闭CAD，进行同样倒圆角操作，这次不设置倒圆角的半径，突然发现倒圆角竟然可以了。这是因为软件已经记住了倒圆角的半径设置，就是你刚才设置的5mm，所以不需重新设置了。但是，一旦你重新打开CAD，不设置倒圆角半径还是不行，这是因为每次启动CAD2009时，软件默认的倒圆角半径为0，所以启动CAD2009进行第一次倒圆角操作需要设置半径，否则，无法执行，倒圆角操作。
    CAD2009中倒角功能怎么使用
    以上就是小编讲解的autocad2009倒角功能的使用方法，还不知道的朋友可以来看看哦。
